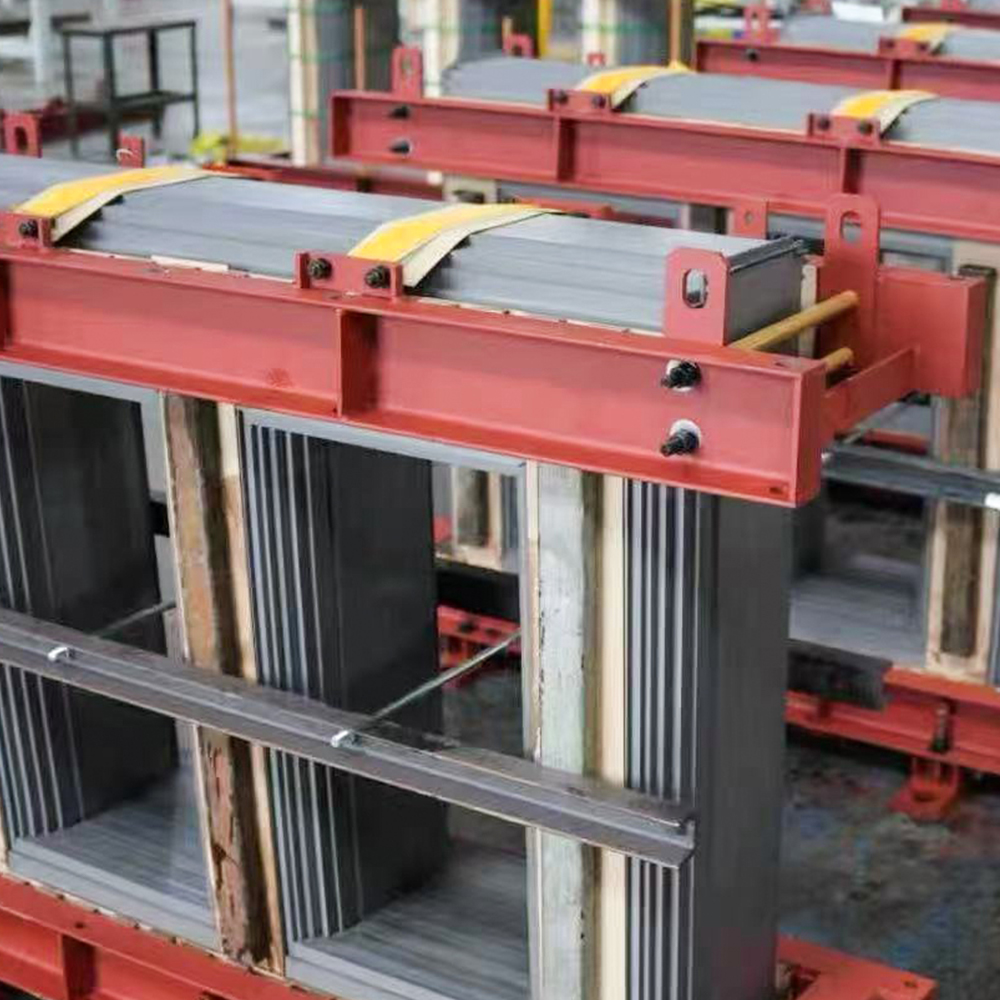

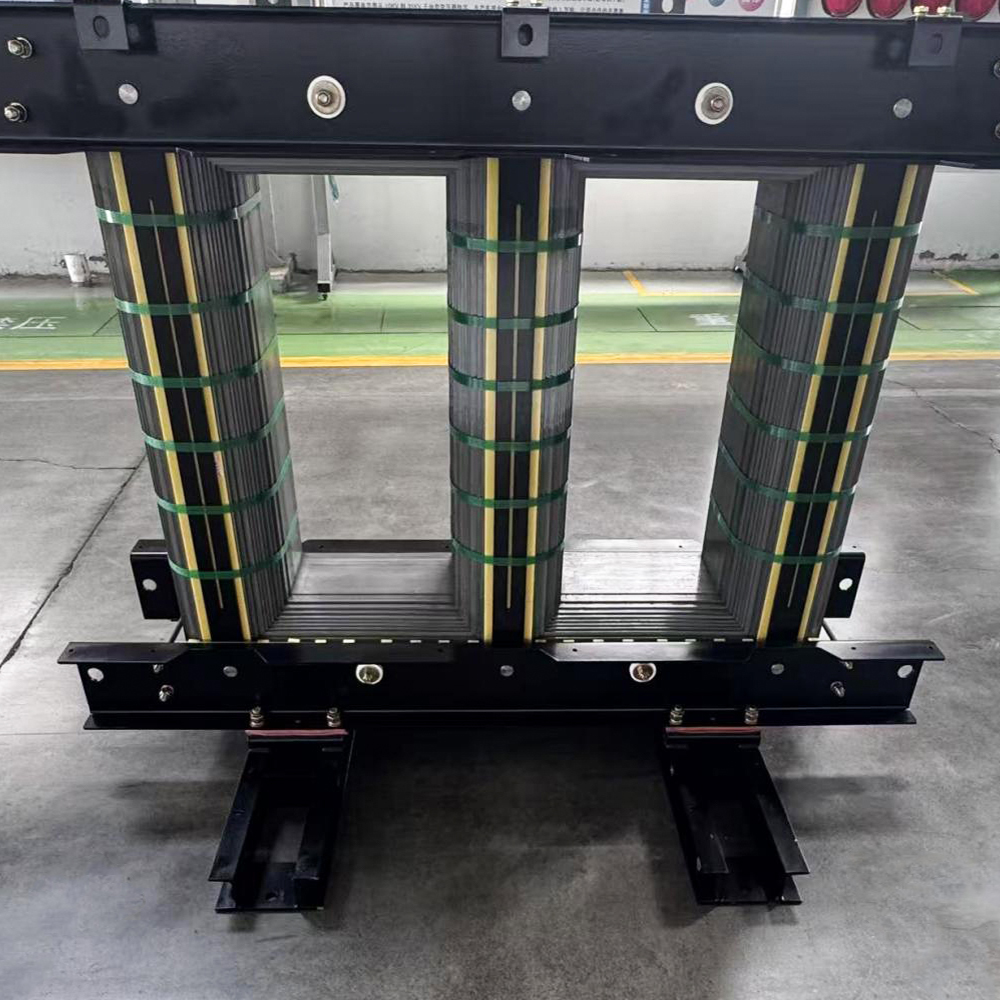

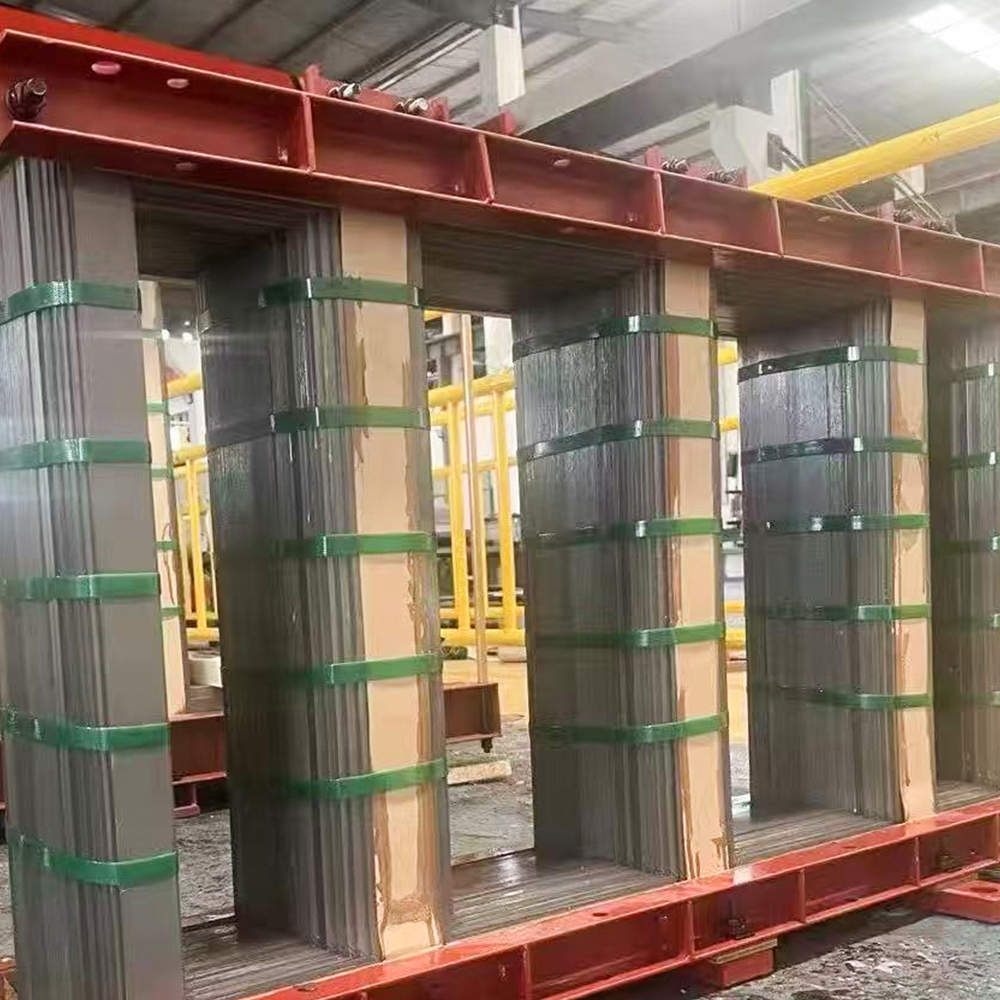

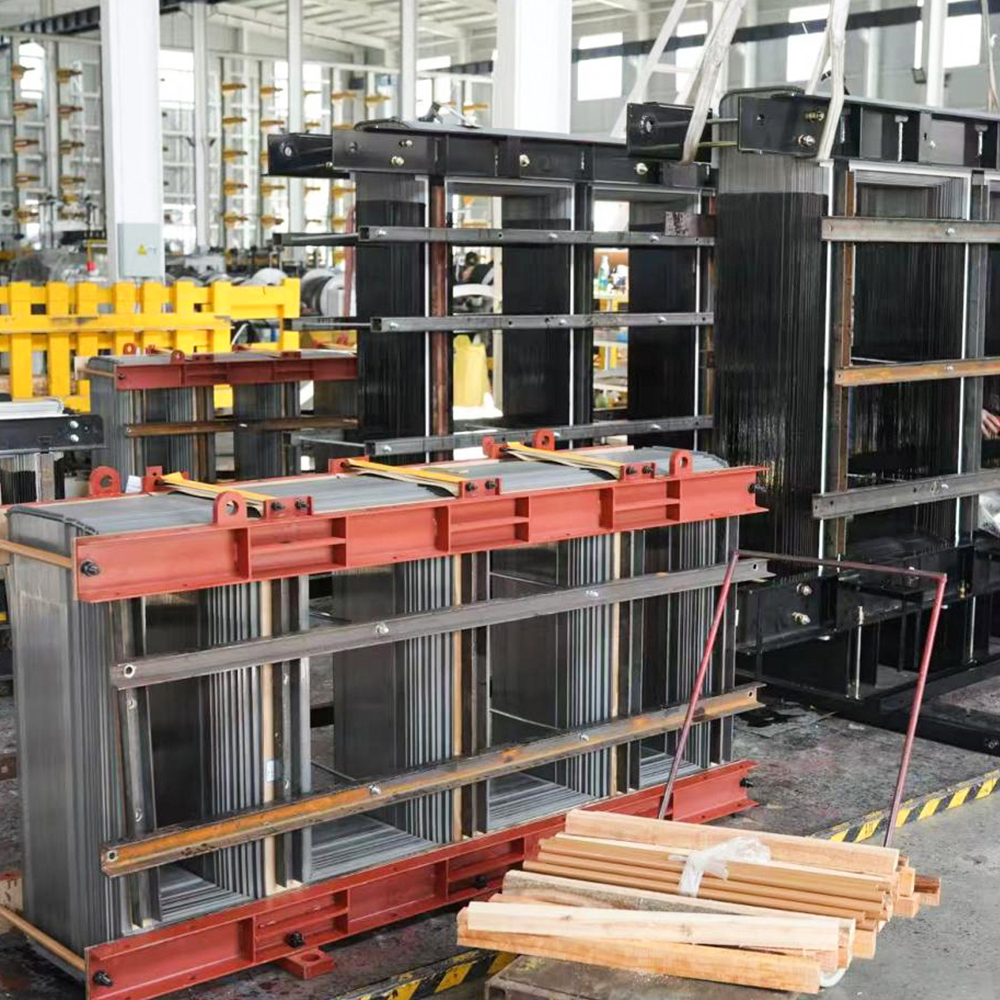

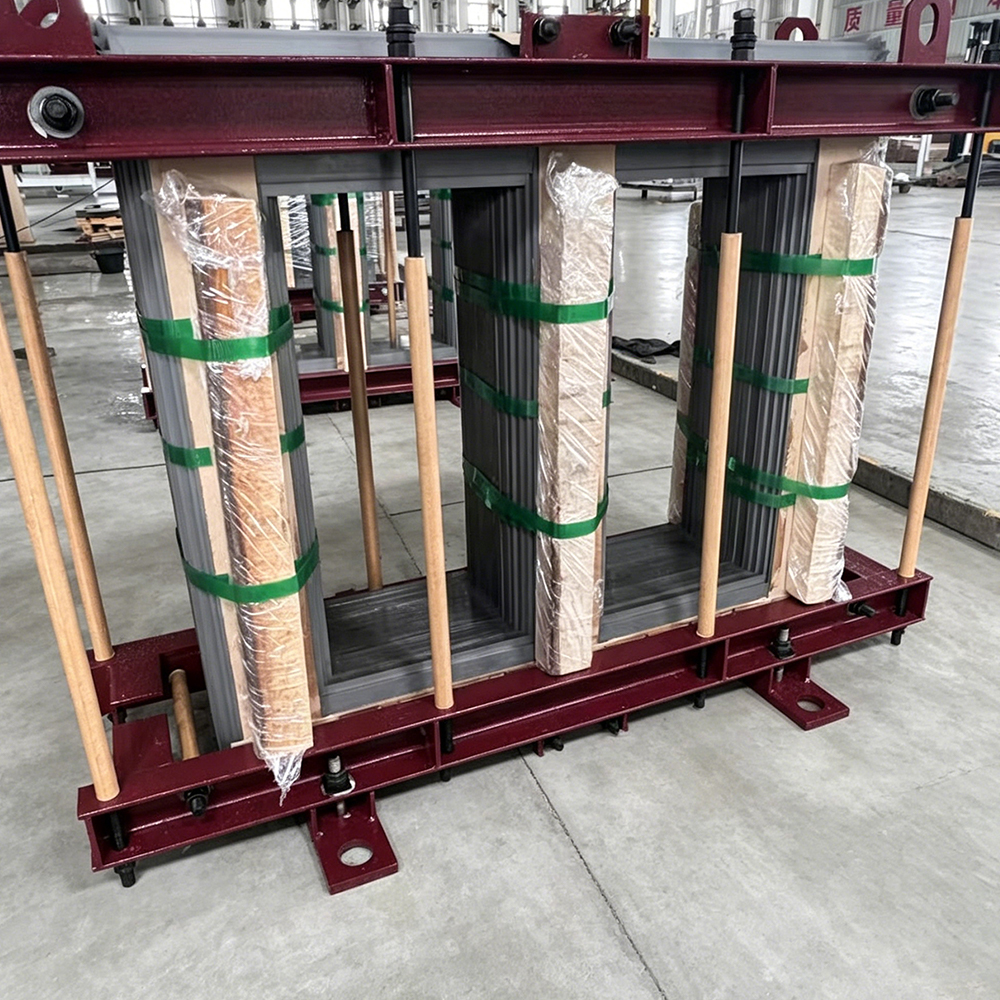

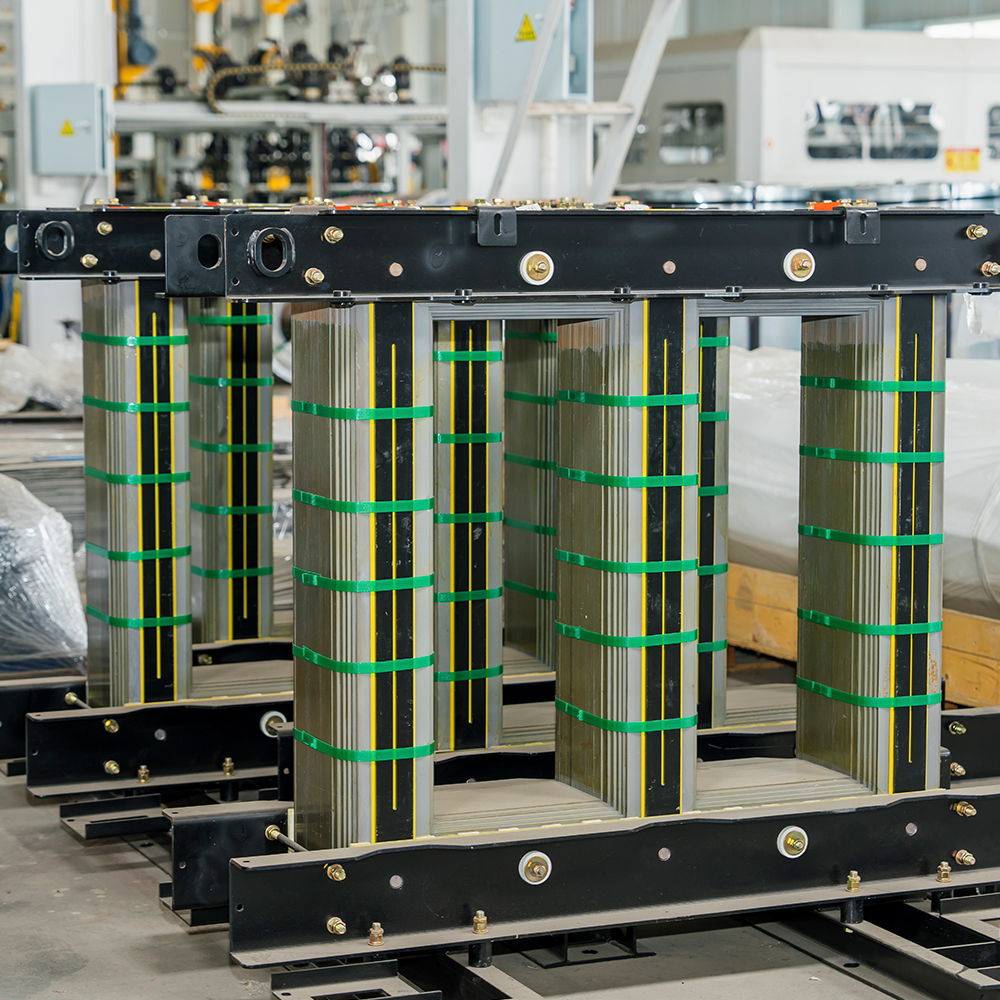

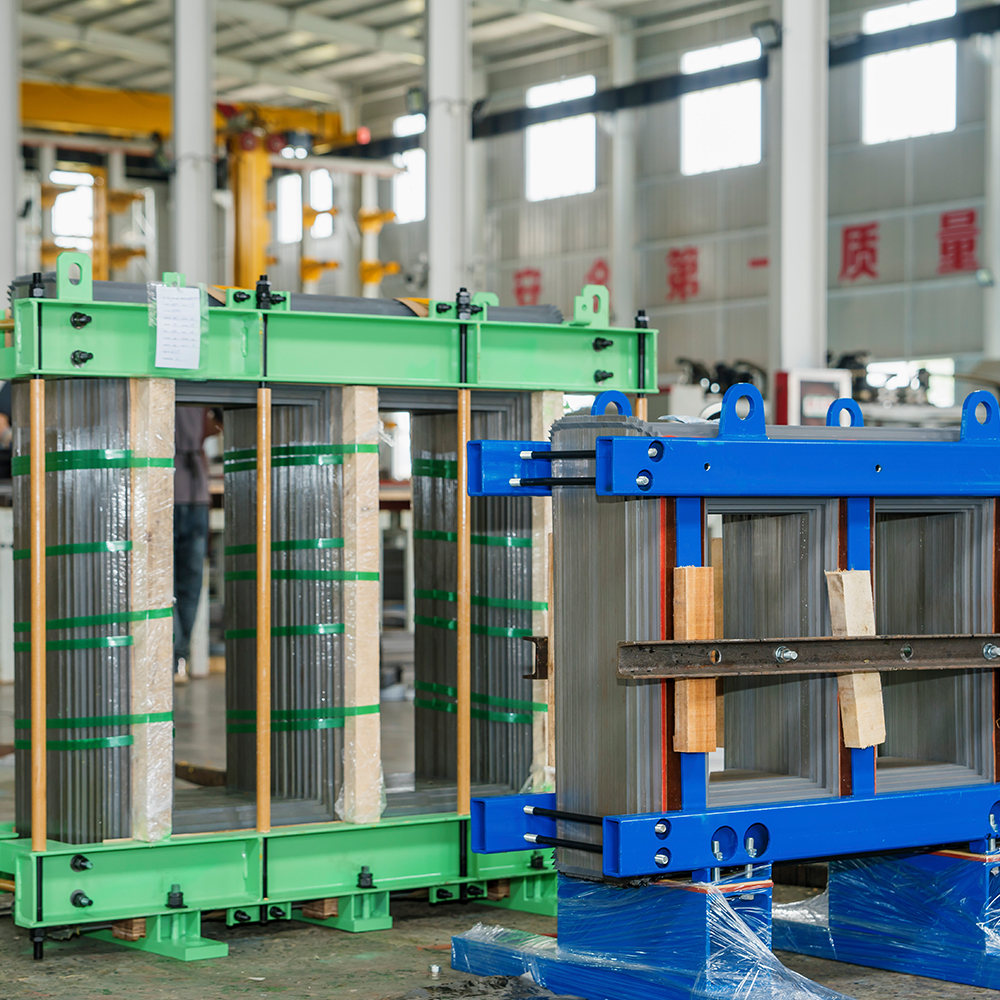

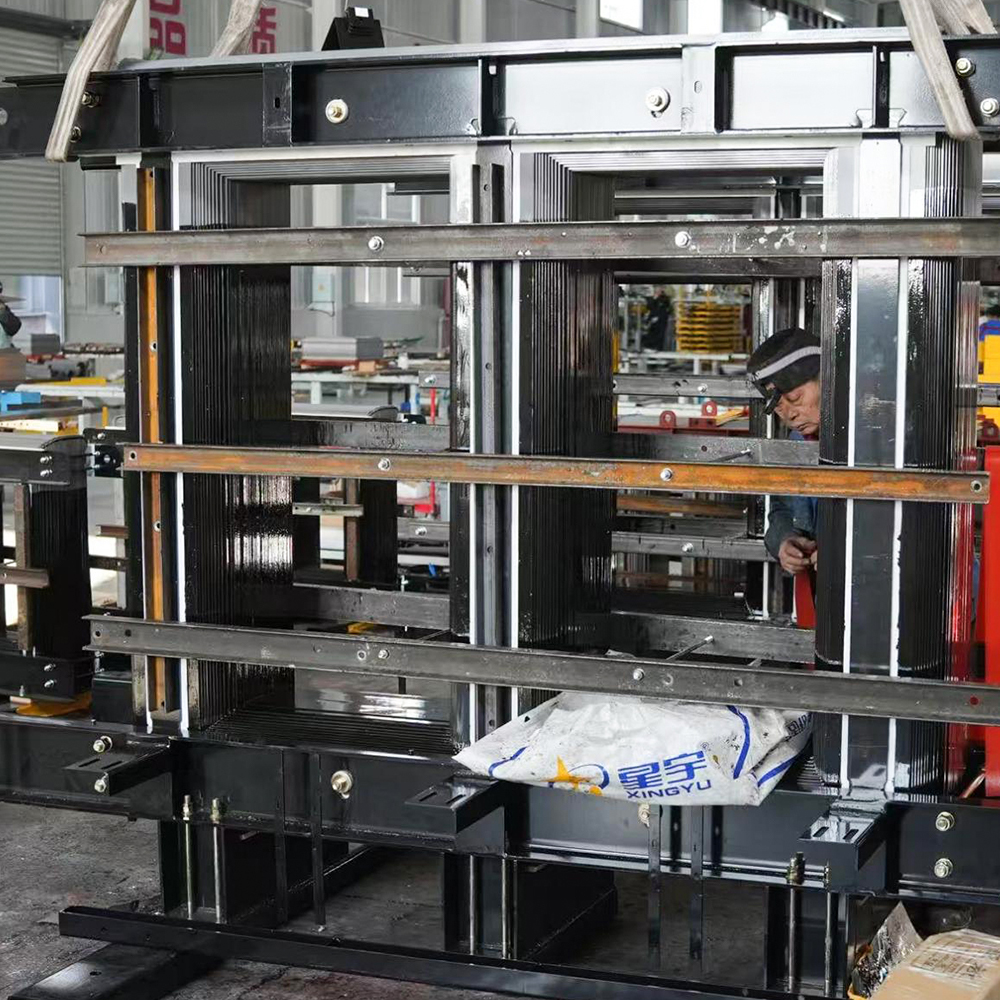

Масляный сердечник трансформатора

Каковы потери в сердечнике масляного трансформатора?

В сфере передачи и распределения электроэнергии масляный сердечник трансформатора служит магнитным сердцем всего аппарата. Его основная функция — обеспечить путь магнитного потока с низким сопротивлением, тем самым обеспечивая эффективное преобразование электромагнитной энергии между первичной и вторичной обмотками. Однако ни один магнитный материал не идеален. Во время нормальной работы часть электрической энергии неизбежно рассеивается в виде тепла внутри самого сердечника — явление, известное под общим названием «потери в сердечнике». Понимание потерь в сердечнике – это не просто академическое упражнение; это важнейший экономический и эксплуатационный фактор, который напрямую влияет на эффективность трансформатора, рабочую температуру и общую стоимость жизненного цикла. Как для коммунальных предприятий, так и для промышленных пользователей минимизация потерь в сердечнике означает существенную долгосрочную экономию и повышение надежности сети. В этой статье рассматриваются причины, компоненты и стратегии снижения потерь в сердечнике, а также демонстрируется, как передовые технологии производства и материалы премиум-класса — на примере Цзянсу Jingtianxia Electric Technology Co., Ltd. — переопределяют стандарты производительности для современных сердечников трансформаторов.

1. Физические причины потерь в сердечнике масляных трансформаторов.

Чтобы полностью понять, к чему приводят потери в сердечнике, необходимо сначала изучить электромагнитное поведение масляный сердечник трансформатора при возбуждении переменным током (AC). Потери в сердечнике в целом подразделяются на два основных компонента: потери на гистерезис и потери на вихревые токи . Гистерезисные потери возникают из-за непрерывного намагничивания и размагничивания материала сердечника в ходе циклов переменного тока. Каждый цикл требует энергии для преодоления движения магнитной доменной стенки, и эта энергия выделяется в виде тепла. Величина гистерезисных потерь зависит от коэрцитивной силы материала сердечника и рабочей плотности потока. С другой стороны, потери вихревых токов вызваны циркулирующими токами, которые протекают внутри самого материала сердечника из-за изменяющегося во времени магнитного поля. Эти токи вызывают резистивный нагрев (потери I²R) и на них существенно влияют удельное электрическое сопротивление сердечника и толщина пластины. В высоком качестве масляный сердечник трансформатора В конструкциях производители используют тонкие пластины из кремнистой стали с ориентированной зернистой структурой, чтобы эффективно уменьшить пути вихревых токов, тем самым сокращая эту составляющую потерь.

Важно отметить, что потеря сердечника — это непрерывный и необратимый процесс. Даже когда трансформатор находится в режиме холостого хода, сердечник по-прежнему потребляет ток возбуждения и рассеивает мощность — вот почему потери в сердечнике часто называют потерями на холостом ходу. Для типичного распределительного трансформатора потери в сердечнике могут составлять от 15% до 30% общих потерь в течение срока его службы, что делает его основной целью программ повышения эффективности. Стратегический выбор материалов сердечника, таких как кремниевая сталь премиум-класса с ориентированной структурой толщиной 0,23 мм, 0,27 мм и 0,30 мм, напрямую влияет как на гистерезис, так и на вихретоковые компоненты. Именно здесь специализированные производители демонстрируют свою ценность, сочетая материаловедение с точной инженерией для достижения сверхнизких потерь.

2. Классификация потерь в сердечнике по материалу и проектному подходу

Чтобы эффективно управлять потерями в сердечнике и снижать их, в отрасли разработаны различные подклассификации масляный сердечник трансформатора технологии. Каждая классификация предлагает определенные преимущества с точки зрения магнитных характеристик, технологичности и экономической эффективности. Ниже мы рассмотрим три основные категории, которые отражают текущие инженерные практики и требования рынка.

2.1 Традиционные сердечники из кремниевой стали с ориентированной зернистой структурой

Эта категория представляет собой отраслевой стандарт для большинства распределительных трансформаторов и трансформаторов средней мощности. Ядро построено из кремниевая сталь с ориентированной зернистой структурой листы, обычно толщиной 0,27 мм или 0,30 мм, которые укладываются друг на друга и зажимаются, образуя замкнутую магнитную цепь. Определяющей особенностью этой конструкции является контролируемая кристаллографическая ориентация: сталь обрабатывается так, что направление легкого намагничивания совпадает с направлением прокатки, тем самым максимизируя плотность магнитного потока и минимизируя потери на гистерезис. Обычные сердечники получили широкое распространение благодаря своей сбалансированной производительности, отработанным производственным процессам и конкурентоспособной структуре затрат. Их типичные области применения включают распределительные трансформаторы коммунальных предприятий, промышленные понижающие устройства и системы сбора возобновляемой энергии.

Основное преимущество обычных сердечников из кремнистой стали заключается в их предсказуемости и надежности. Производители с надежными техническими возможностями, такие как Jiangsu Jingtianxia Electric Technology Co., Ltd., усовершенствовали прецизионные процессы резки и резки, необходимые для поддержания жестких допусков на размеры и стабильных магнитных свойств. Используя высокоточные методы укладки и связывания, эти сердечники эффективно контролируют внутреннее напряжение — ключевой фактор в предотвращении локального перегрева и обеспечении стабильных токов холостого хода. Кроме того, потери на холостом ходу этих сердечников можно спроектировать для достижения отрицательного отклонения от национальных стандартов, предлагая конечным пользователям ощутимое снижение эксплуатационных расходов в течение жизненного цикла трансформатора. Имея в своем штате более 46 профессиональных технических специалистов, компания Jiangsu Jingtianxia Electric Technology Co., Ltd. накопила глубокий опыт в оптимизации этого основного типа для различных операционных сред.

2.2 Сердечники с высокой проницаемостью (Hi-B)

Ядра Hi-B представляют собой эволюционный шаг вперед в масляный сердечник трансформатора технология. В этих сердечниках используется специально обработанная текстурированная сталь, которая демонстрирует даже более высокую магнитную проницаемость, чем обычные марки, часто достигая значений проницаемости, превышающих 1,88 Тл при токе 800 А/м. Эта повышенная проницаемость позволяет уменьшить площадь поперечного сечения сердечника при той же пропускной способности магнитного потока, что приводит к более компактной конструкции трансформатора. Уменьшенный объем сердечника, в свою очередь, снижает как стоимость материала, так и общие потери в сердечнике. Сердечники Hi-B особенно предпочтительны в высокоэффективных трансформаторах, которые должны соответствовать строгим нормативным стандартам, таким как требования DOE 2016 или EU Ecodesign Tier 2.

Одним из ключевых отличий сердечников Hi-B является их превосходная производительность в условиях высокой плотности потока. В то время как обычные сердечники могут испытывать быстрое насыщение при токе выше 1,7 Тл, сердечники класса Hi-B могут эффективно работать до 1,9 Тл, что делает их идеальными для трансформаторов, которые испытывают колебания напряжения или изменяющиеся профили нагрузки. Их типичные области применения включают мощные силовые трансформаторы, тяговые трансформаторы для железнодорожных систем и устройства передачи высокого напряжения. Компания Jiangsu Jingtianxia Electric Technology Co., Ltd. использует свое передовое интеллектуальное оборудование для укладки сердечников и автоматизированные производственные линии для производства сердечников Hi-B с исключительной точностью размеров и минимальными потерями в соединениях. Приверженность компании закупкам материалов премиум-класса — как отечественных, так и импортных ведущих брендов — гарантирует, что каждый сердечник Hi-B обеспечивает стабильные магнитные характеристики и превосходный контроль тока, тем самым повышая коэффициент мощности подключенной сети.

2.3 Сердечники из аморфного сплава

Сердечники из аморфного сплава представляют собой радикальный отход от традиционных конструкций из кристаллической кремниевой стали. Вместо регулярной структуры атомной решетки аморфные металлы имеют неупорядоченную, похожую на стекло структуру, которая значительно снижает потери на гистерезис — обычно на 60–70% по сравнению с обычной текстурированной сталью. Это делает масляный сердечник трансформатора Изготовлен из аморфного сплава, является исключительно энергоэффективным решением, особенно для трансформаторов, работающих в условиях легкой или переменной нагрузки. Типичная толщина аморфной ленты составляет всего от 0,025 до 0,030 мм, что также способствует чрезвычайно низким потерям на вихревые токи.

Однако аморфные сердечники представляют собой уникальные производственные проблемы. Материал по своей природе хрупкий и требует специальных процессов разрезания и сдвига, чтобы избежать трещин, вызванных напряжением. Кроме того, с сердечником необходимо обращаться с особой осторожностью, чтобы сохранить магнитные свойства и предотвратить ухудшение характеристик. Несмотря на эти проблемы, потенциал энергосбережения неоспорим: аморфные сердечники могут снизить потери холостого хода до 75% по сравнению с традиционными конструкциями, что делает их очень привлекательными для сельских распределительных сетей, морских ветряных электростанций и приложений для интеллектуальных сетей. Компания Jiangsu Jingtianxia Electric Technology Co., Ltd. вложила значительные средства в исследования, разработки и производственную инфраструктуру, чтобы преодолеть эти производственные препятствия, предлагая клиентам надежный источник высококачественных аморфных сердечников, поддерживаемый интеллектуальными системами складирования в мастерских и автоматизированной логистикой. Способность компании предоставлять комплексные решения поддержки для клиентов по всему миру особенно очевидна в этой продвинутой категории.

3. Сравнительный анализ основных технологий

Чтобы помочь инженерам и специалистам по закупкам выбрать наиболее подходящий тип ядра для их конкретных приложений, в следующей таблице представлено прямое сравнение ключевых показателей производительности по трем категориям, рассмотренным выше. Все данные основаны на типичных значениях для распределительных трансформаторов частотой 50 Гц в диапазоне 100–1000 кВА.

4. Практические стратегии снижения потерь в активной зоне

Помимо выбора материала, существует несколько инженерных методов, которые могут еще больше минимизировать потери в сердечнике. масляный сердечник трансформатора . Эти стратегии регулярно реализуются опытными производителями, такими как Jiangsu Jingtianxia Electric Technology Co., Ltd., для обеспечения превосходных характеристик продукции. Ключевые меры включают в себя:

• Оптимизированная конструкция ступенчатого соединения – Уменьшение совместного сопротивления и интерференции магнитного потока, что непосредственно снижает локализованные потери.
• Точная укладка и переплет – Обеспечение равномерного распределения давления по пакету сердечников для снижения внутреннего напряжения и увеличения потерь, вызванных вибрацией.
• Строгий контроль высоты заусенцев. – Поддержание качества резки и резки для предотвращения коротких замыканий между пластинами, которые усиливают вихревые токи.
• Отжиг сердечника после резки – Снятие остаточных напряжений, возникших во время изготовления, тем самым восстанавливая магнитную проницаемость.
• Правильное заземление ядра – Предотвращение плавающего потенциала и циркулирующих токов заземления, которые способствуют дополнительным паразитным потерям.

Интеграция этих методов требует как передового оборудования, такого как интеллектуальные станки для поперечной резки сердечников и автоматизированные сборочные линии, так и опытного технического надзора. Компания Jiangsu Jingtianxia Electric Technology Co., Ltd. преуспевает в этой области, развернув интеллектуальные системы складирования в цехах, которые обеспечивают отслеживаемость и согласованность всех производственных партий. Универсальные решения компании по поддержке охватывают не только изготовление сердечников, но и полный спектр постобработки, контроля качества и логистики, тем самым обеспечивая беспрецедентную ценность для клиентов энергетической отрасли во всем мире.

5. Часто задаваемые вопросы

Вопрос 1: В чем разница между обычными сердечниками из кремнистой стали и аморфными сердечниками с точки зрения поведения потерь?

Обычные сердечники из кремнистой стали демонстрируют умеренные потери на гистерезис и вихревые токи из-за их кристаллической структуры и типичной толщины пластин 0,27–0,30 мм. Аморфные сердечники, напротив, имеют некристаллическое расположение атомов, которое практически исключает потери на гистерезис, а их чрезвычайно тонкие ленты (0,025 мм) резко снижают потери на вихревые токи. В результате аморфные сердечники могут обеспечить потери холостого хода на 60–75% ниже, чем традиционные конструкции, хотя они требуют более высокой стоимости материала и более строгих требований к обращению.

Вопрос 2: Каким образом компания Jiangsu Jingtianxia Electric Technology Co., Ltd. обеспечивает низкие потери в сердечнике своей продукции?

Jiangsu Jingtianxia Electric Technology Co., Ltd. применяет многосторонний подход: закупает кремниевую сталь с ориентированной зернистой структурой премиум-класса от ведущих отечественных и международных брендов, использует высокоточное оборудование для продольной резки и резки, осуществляет строгий контроль качества на каждом этапе и применяет передовые методы укладки и связывания для минимизации внутреннего напряжения. Их потери на холостом ходу могут постоянно достигать отрицательного отклонения от национальных стандартов, а их автоматизированные производственные линии обеспечивают повторяемость и масштабируемость для заказов большого объема.

Вопрос 3: Можно ли модернизировать или модернизировать масляный сердечник трансформатора для снижения потерь?

В большинстве случаев замена существующего сердечника экономически нецелесообразна из-за необходимости значительного изменения конструкции зазоров обмотки, размеров резервуара и путей охлаждения. Однако коммунальные предприятия часто выбирают замену активной зоны во время капитального ремонта или при переходе на более высокие стандарты эффективности. Для новых установок наиболее эффективной стратегией является выбор сердечника с более низкими характеристиками потерь (например, Hi-B или аморфного класса) от известного поставщика, такого как Jiangsu Jingtianxia Electric Technology Co., Ltd.

Вопрос 4. Какую роль потери в сердечнике играют в общей стоимости владения трансформатором?

Потери в сердечнике напрямую влияют на потери трансформатора на холостом ходу, которые возникают круглосуточно и без выходных на протяжении всего срока службы оборудования. В течение типичного срока службы 25–30 лет совокупная стоимость энергии из-за потерь в сердечнике может соперничать с первоначальной покупной ценой трансформатора или даже превышать ее. Поэтому инвестиции в более высокоэффективные масляный сердечник трансформатора — даже при умеренной первоначальной премии — часто приносит положительную отдачу от инвестиций в течение 3–5 лет, за которой следуют десятилетия устойчивой экономии.

Вопрос 5: Как толщина кремнистой стали влияет на потери в сердечнике масляных трансформаторов?

Более тонкие стальные пластины, например 0,23 мм по сравнению с 0,30 мм, уменьшают компонент потерь на вихревые токи, поскольку длина пути циркулирующего тока сокращается, а электрическое сопротивление между пластинами выше. Однако более тонкая сталь также увеличивает сложность и стоимость производства. Оптимальная толщина зависит от целевого уровня потерь и номинальной частоты трансформатора. Для стандартных приложений с частотой 50/60 Гц 0,27 мм обеспечивает сбалансированный компромисс, тогда как 0,23 мм предпочтительнее для конструкций со сверхвысоким КПД.

В заключение, потери в сердечнике в масляный сердечник трансформатора Это многогранное явление, зависящее от свойств материала, геометрического дизайна и точности изготовления. С появлением современных текстурированных сталей и аморфных сплавов в сочетании с новейшими технологиями производства отрасль неуклонно расширяет границы достижимого. Производителям нравится Jiangsu Jingtianxia Electric Technology Co., Ltd. стоят в авангарде этой эволюции, предлагая обширный портфель, который варьируется от обычных сердечников из кремнистой стали до аморфных решений нового поколения. Используя свой глубокий технический опыт, интеллектуальные производственные системы и непоколебимую приверженность качеству, они дают возможность мировому энергетическому сектору создавать более эффективную, надежную и устойчивую энергетическую инфраструктуру. Для тех, кто стремится оптимизировать производительность трансформатора, понимание потерь в сердечнике и выбор правильного партнера по сердечнику являются незаменимым шагом на пути к долгосрочному совершенствованию эксплуатации.
