Что такое линия резки кремниевой стали по длине и как она работает?

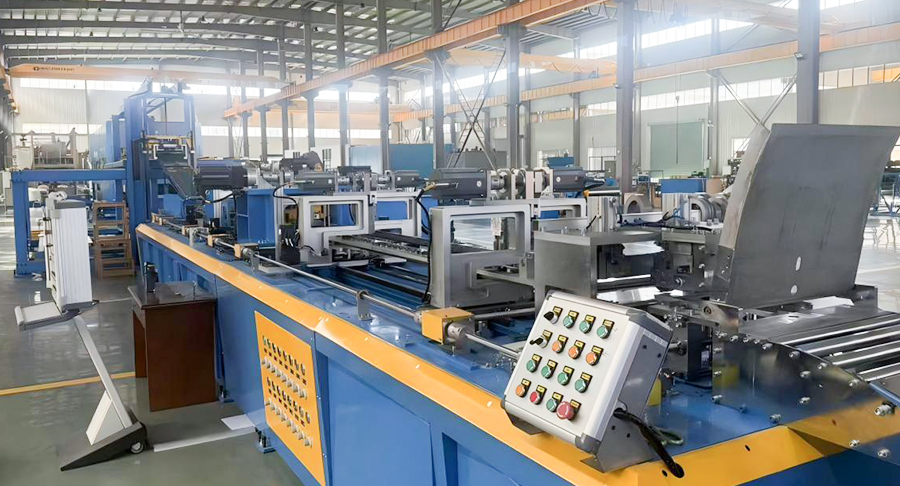

В современной отрасли производства электрооборудования точность и эффективность имеют первостепенное значение. В основе производства трансформаторов и двигателей лежит важнейшая часть оборудования: линии резки кремниевой стали по длине . Но что это за система и почему она так незаменима? А линия резки кремниевой стали по длине представляет собой высокоавтоматизированную производственную систему, предназначенную для переработки больших рулонов стали (в частности, кремниевой стали с ориентированной и неориентированной зеренной структурой) в плоские листы точной, заранее заданной длины. Процесс включает в себя разматывание стали, ее выравнивание для устранения любой кривизны или внутреннего напряжения, точное измерение необходимой длины, чистую резку и, наконец, укладку готовых листов для дальнейшей переработки в сердечники трансформаторов или пластины двигателей.

Основная ценность линия резки кремниевой стали по длинеs заключается в их способности превращать необработанные, громоздкие катушки в высокоточные компоненты. В отличие от линий продольной резки общего назначения, линии, предназначенные для кремниевой стали, должны учитывать уникальные магнитные свойства материала и его относительно тонкую толщину, обычно от 0,23 мм до 0,5 мм для марок с высокой проницаемостью. Это оборудование имеет основополагающее значение для производителей, стремящихся производить высокоэффективные трансформаторы, поскольку даже незначительные отклонения в длине листа или высоте заусенцев могут существенно повлиять на магнитные характеристики и потери энергии конечного сердечника. Такие компании, как Цзянсу Jingtianxia Electric Technology Co., Ltd. накопили свой опыт в предоставлении этих сложных решений, гарантируя, что конкретные требования обработки кремнистой стали будут выполнены с инженерным мастерством.

Основные компоненты и рабочий процесс

Чтобы понять, как линия резки кремниевой стали по длине функции, необходимо рассмотреть ее последовательные модули. Типичная линия следует логическому переходу от сырья к готовому продукту:

1. Размотка и подача: Процесс начинается с загрузки рулона тяжелой кремнистой стали на разматыватель. Это устройство поддерживает рулон и подает полосу на линию с контролируемой скоростью.
2. Выравнивание и выпрямление: Полоса проходит через прецизионный правильный станок, оснащенный несколькими роликами. Этот шаг имеет решающее значение для устранения перекоса рулона (памяти о кривизне рулона) и обеспечения идеальной ровности листа, что важно для точной резки и укладки.
3. Измерение и резка: Сплющенная полоса перемещается в измерительный блок, обычно это система подачи с сервоприводом переменного тока, которая обеспечивает точное измерение длины. Как только требуемая длина достигнута, высокоскоростные ножницы (часто поворотные ножницы для производства трансформаторного ламината) аккуратно разрезают полосу.
4. Штабелирование и упаковка: Отрезанные листы транспортируются по конвейеру к укладчику. Это может быть магнитный или пневматический укладчик, который автоматически выравнивает и укладывает листы в аккуратные пачки для удобства перемещения и последующей обработки.

Классификация и линейки для конкретного применения

Срок линия резки кремниевой стали по длинеs включает в себя множество систем, каждая из которых адаптирована к конкретному применению и характеристикам материала. Первичная классификация основана на типе обрабатываемой кремниевой стали: зернисто-ориентированная (CRGO) и незернисто-ориентированная (CRNO).

Линии резки кремниевой стали CRGO

Эти линии специально разработаны для обработки текстурированной кремнистой стали, которая используется почти исключительно в производстве сердечников силовых трансформаторов. Зернистая структура материала выровнена таким образом, чтобы минимизировать потери в сердечнике в определенном направлении прокатки, поэтому точная резка и обработка имеют первостепенное значение для сохранения этих магнитных свойств. Цзянсу Jingtianxia Electric Technology Co., Ltd. предлагает специализированные решения в этой категории, объединяющие интеллектуальные функции штабелирования для повышения эффективности производства.

Ключевые особенности линий CRGO:

• Высокоточная резка с типичным допуском по длине ±0,2 мм и высота заусенца менее 0,02 мм для предотвращения коротких замыканий в пластинах.
• Интеграция агрегатов V-образной высечки и штамповки для изготовления сердечников трансформаторов сложной формы со ступенчатым нахлестом.
• Более низкие скорости линии (обычно до 180 м/мин) по сравнению с линиями общего назначения, при этом точность важнее производительности.
• Усовершенствованные механизмы штабелирования сохраняют ориентацию и предотвращают повреждение деликатных краев.

Линии резки кремниевой стали CRNO

Кремниевая сталь без текстуры используется в устройствах, где магнитный поток течет в нескольких направлениях, например, в электродвигателях, генераторах и небольших трансформаторах. Обработка стали CRNO часто требует работы с немного более толстыми листами и уделения приоритетного внимания высокоскоростному производству для удовлетворения больших объемов потребностей автомобильной промышленности. Цзянсу Jingtianxia Electric Technology Co., Ltd. применяет свои обширные технические достижения для разработки линий, которые сочетают скорость с приемлемой точностью для менее требовательных электрических приложений.

Ключевые особенности линий CRNO:

• Часто настраиваются на более высокие скорости линии, способные превышать 40 метров в минуту для повышения пропускной способности.
• Возможность обработки более широкого диапазона толщины и ширины, что обеспечивает большую гибкость в производстве.
• Надежные системы правки для устранения потенциальных дефектов формы, характерных для более широкого диапазона марок стали.

Линии резки сердечника трансформатора по длине (специализированный подтип)

Это узкоспециализированная эволюция линия резки кремниевой стали по длинеs , предназначенный не только для резки, но и для придания листу ламината определенной формы. Эти системы включают в себя поворотные ножницы, перфорационные блоки и штампы для V-образной высечки. Такая интеграция является существенным дополнительным преимуществом, поскольку позволяет сократить объем операций и настройку нескольких машин. Способность резать, перфорировать и надрезать на одной линии является отличительной чертой современной эффективности производства, сегмента, в котором компаниям нравится Цзянсу Jingtianxia Electric Technology Co., Ltd. Excel, используя свои глубокие технические знания для интеграции оборудования для укладки стержней непосредственно на линию резки. Этот подход является краеугольным камнем комплексных решений поддержки, которые они предоставляют клиентам в энергетической отрасли по всему миру.
