HJ-DZ-440 Линия резки кремниевой стали по длине

Чем линия продольной резки HJ-DZ-440 отличается от линии продольной резки для обработки кремнистой стали?

В области производства сердечников трансформаторов выбор подходящего технологического оборудования напрямую определяет качество продукции, использование материалов и эффективность производства. Хотя оба линии резки кремниевой стали по длине Для обработки кремнистой стали используются линии продольной резки, их принципы работы, сценарии применения и конечная продукция принципиально различаются. В этой статье рассматривается Линия продольной резки кремниевой стали HJ-DZ-440 в качестве примера представлен подробный сравнительный анализ этих двух методов обработки, который поможет вам принять обоснованное решение, основанное на реальных производственных потребностях.

1. Определение и расположение ядра: резка против продольной резки

A линия продольной резки в основном используется для продольного разрезания широких рулонов кремнистой стали на несколько более узких рулонов. Его готовая продукция остается в виде рулона, и основная цель — изменить ширину материала для последующих процессов штамповки или резки. Напротив, Линия продольной резки кремниевой стали HJ-DZ-440 представляет собой прецизионную систему резки, которая разрезает рулоны на плоские листы заданной длины. Что еще более важно, он специально разработан для укладки пластин сердечника трансформатора, интеграции подачи, перфорации отверстий, V-образной надрезки, резки на 45°/135° и интеллектуального управления материалами в одном автоматизированном блоке.

Согласно определению продукта из Цзянсу Jingtianxia Electric Technology Co., Ltd. Модель HJ-DZ-440 имеет стандартную конфигурацию «2 ножницы, 4 пуансона» (2 режущих блока, 2 V-образных перфоратора и 2 дырокола), поддерживающую поперечную и продольную 3-ступенчатую, 5-ступенчатую и 7-ступенчатую прогрессивную резку. Этот уровень функциональной интеграции является чем-то, что обычно линия продольной резки кремниевой стали просто не может этого добиться, так как последний выполняет только продольную резку без каких-либо возможностей поперечной резки или пробивки.

2. Схема процесса и функциональные различия

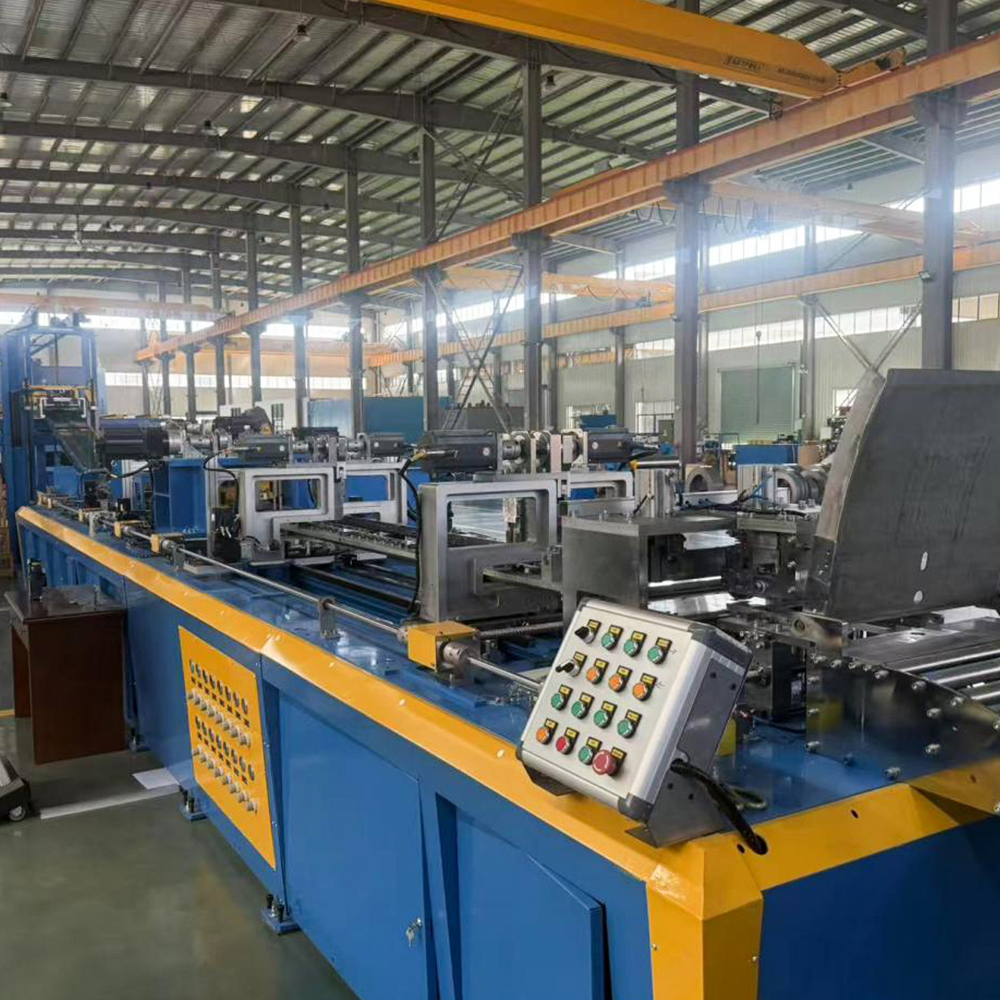

Технологический процесс типичной линии продольной резки включает в себя размотку, правку, продольную резку дисковыми ножами, контроль натяжения и перемотку. Весь процесс является непрерывным, а конечный результат — несколько узких катушек. Линия продольной резки кремниевой стали HJ-DZ-440 однако следует совершенно другой логике обработки. Рабочий процесс: размотка → выравнивание → пробивание отверстий → V-образная надрез → резка под углом 45°/135° → укладка листов. Оборудование перерабатывает холоднокатаные рулоны кремнистой стали с ориентированной зернистой структурой в пластины точной формы, отвечающие строгим требованиям процессов укладки стержней, обеспечивая полностью автоматизированное производство от рулона до готовых листов.

Ключевые функциональные различия включают в себя:

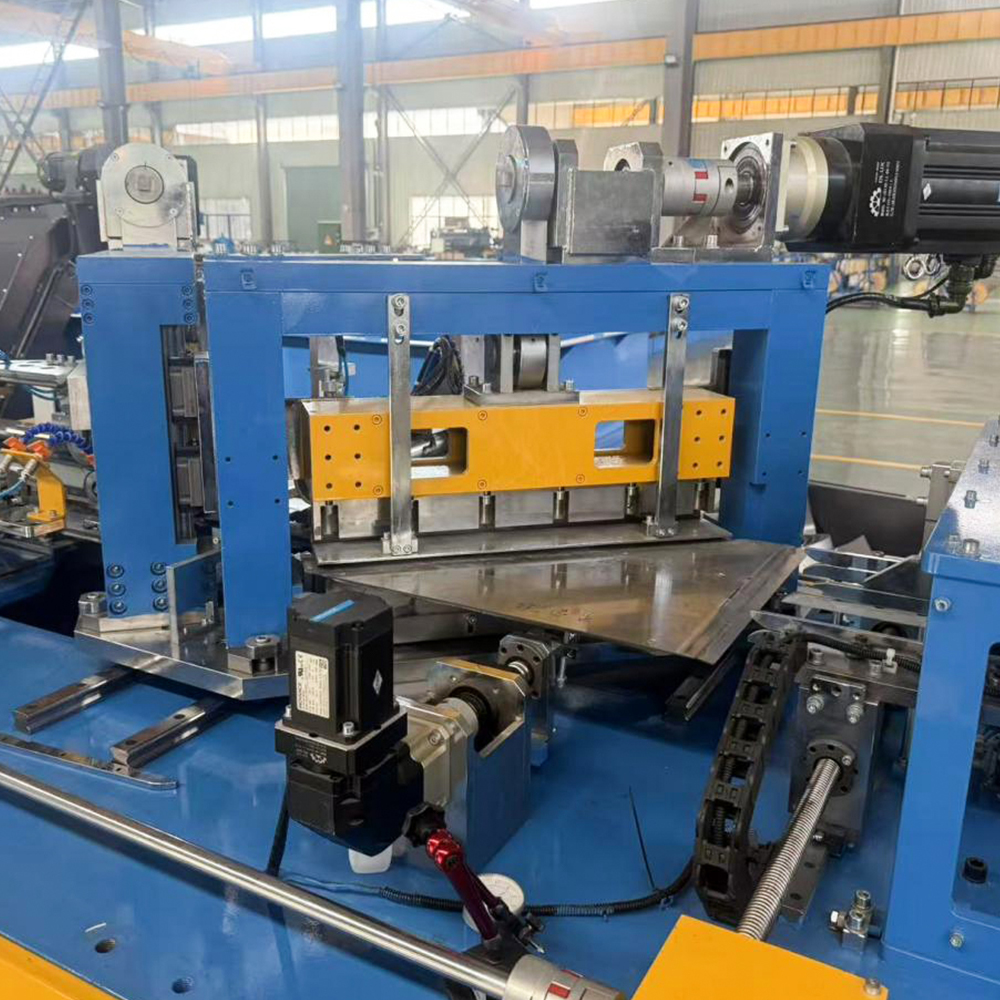

• Метод стрижки: На линиях продольной резки используются вращающиеся дисковые ножи для непрерывной продольной резки, а на машине HJ-DZ-440 используются прецизионные гильотинные ножницы для поперечной резки фиксированной длины.
• Возможность перфорации: Линии продольной резки не имеют функции перфорации; тот HJ-DZ-440 включает в себя устройства для пробивки отверстий и V-образной надрезки для сборки сердечника трансформатора.
• Угол резки: HJ-DZ-440 поддерживает резку под углом 45° и 135°, что важно для изготовления сердечников трансформаторов со ступенчатым перекрытием — функция, отсутствующая на линиях продольной резки.
• Форма вывода: Выходные катушки линий продольной резки; тот линия резки кремниевой стали по длине выводит стопку листов, готовых к сборке сердечника.

3. Сценарии применения и типичные пользователи

Линии продольной резки широко используются в общей металлообрабатывающей промышленности, включая производство автомобильных деталей, корпусов бытовой техники и общие штамповочные мастерские. Этим пользователям обычно требуется только уменьшение ширины и разворот для последующих этапов обработки. Напротив, Линия продольной резки кремниевой стали HJ-DZ-440 Специально разработан для производства силовых трансформаторов, особенно для производства высокоэффективных сердечников трансформаторов.

Цзянсу Jingtianxia Electric Technology Co., Ltd. оснастила эту линию системой управления движением Siemens и полностью сервоприводной архитектурой, что позволяет ей поддерживать как автономную резку, так и прямую поточную укладку производственных режимов. Типичные области применения включают в себя:

1. Производство сердечников ступенчатых трансформаторов для трансформаторов большой мощности.
2. Изготовление пластин моторов с точным расположением отверстий и насечек.
3. Обработка текстурированной кремнистой стали (CRGO) с минимальными потерями в сердечнике.
4. Крупносерийное производство сложенных друг на друга листов с постоянной плоскостностью и качеством кромок.

4. Технические характеристики и сравнение производительности

Чтобы наглядно проиллюстрировать различия между Линия продольной резки кремниевой стали HJ-DZ-440 и типичной линии продольной резки, в следующей таблице представлено параллельное сравнение критических параметров:

Это сравнение ясно показывает, что, хотя линия продольной резки является универсальным инструментом для уменьшения ширины, Линия продольной резки кремниевой стали HJ-DZ-440 — это специализированная высокоточная система, предназначенная для доставки готовых пластин, готовых к укладке гильз, без дополнительных этапов обработки.

5. Использование материала и качество кромки.

Для производителей сердечников трансформаторов использование материалов напрямую влияет на экономическую эффективность. Линии продольной резки обычно создают значительные отходы обрезков кромок, поскольку общая ширина нескольких узких полос редко точно соответствует исходной ширине рулона. Напротив, HJ-DZ-440 оптимизирует схему резки благодаря возможности прогрессивной резки, сводя к минимуму отходы за счет размещения отрезков различной длины и под разными углами из одной катушки.
