Каково назначение сердечника трансформатора?

В основе каждой электроэнергетической системы лежит, казалось бы, простой, но чрезвычайно важный компонент: магнитная цепь, которая направляет и ограничивает электромагнитный поток. Когда спрашивают инженеры и специалисты по снабжению «Каково назначение сердечника трансформатора?» , ответ выходит далеко за рамки базовой физики. сердечники трансформатора служат центральной нервной системой преобразования напряжения, обеспечивая эффективную передачу энергии от первичной обмотки к вторичной при минимизации паразитных потерь. Без хорошо спроектированного магнитного пути современные сети переменного тока будут страдать от чрезмерной неэффективности, чрезмерного нагрева и нестабильного регулирования напряжения. В этой статье представлен всесторонний, прикладной анализ сердечники трансформатора , их классификацию материалов, конструктивные варианты и решающую роль, которую они играют в современной энергетической инфраструктуре — от подстанций коммунального хозяйства до интеллектуальных заводских цехов.

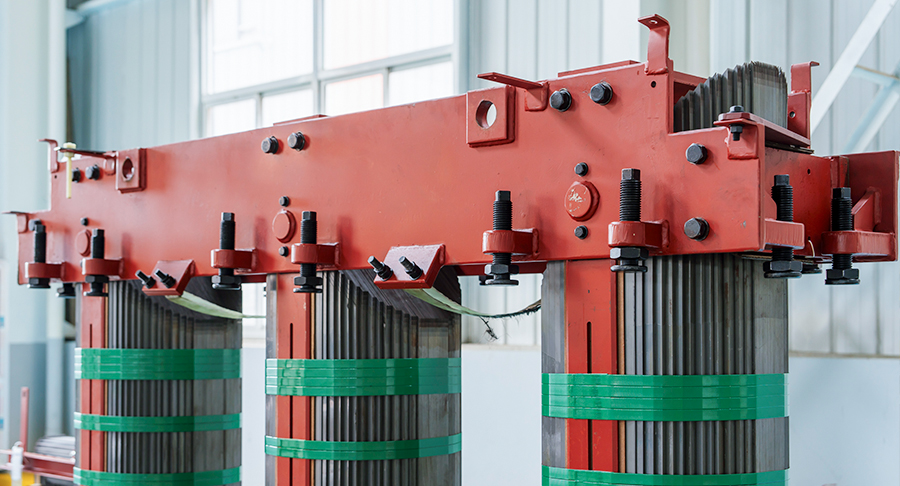

1. Сердечники трансформатора с сердечником: обычная рабочая лошадка

Конфигурация типа «ядро» представляет собой наиболее широко используемую архитектуру в приложениях средней и большой мощности. В этой конструкции магнитная цепь состоит из двух вертикальных колен (ветвей), соединенных верхним и нижним ярмами, с навитыми вокруг каждого плеча первичной и вторичной обмотками. Основная цель этих сердечники трансформатора Задача состоит в том, чтобы обеспечить путь магнитного потока с низким сопротивлением, гарантируя, что подавляющее большинство магнитодвижущей силы, генерируемой первичной обмоткой, связано со вторичной обмоткой. Сердечники трансформаторов сердечникового типа обычно изготавливаются из пластин кремниевой стали с ориентированной структурой (CRGO), которые обладают исключительной магнитной проницаемостью вдоль направления прокатки, что напрямую снижает ток возбуждения и потери холостого хода.

С технической точки зрения конструкции с сердечником предлагают явные преимущества с точки зрения доступности обмотки и эффективности охлаждения. Поскольку обмотки распределены по двум отдельным конечностям, рассеивание тепла происходит более равномерно, что позволяет обеспечить более высокую плотность мощности без превышения тепловых пределов. Типичные области применения включают повышающие трансформаторы в фермах, использующих возобновляемые источники энергии, промышленные распределительные трансформаторы мощностью от 500 кВА до 50 МВА и тяговые трансформаторы для железнодорожных систем. По сравнению с альтернативами кожухового типа, сердечник сердечники трансформатора демонстрируют превосходную устойчивость к короткому замыканию благодаря симметричному распределению магнитного потока, что сводит к минимуму механическое напряжение на обмотках в условиях неисправности.

Наш обширный ассортимент сердечники трансформатора охватывает как стандартную, так и нестандартную геометрию сердечника с толщиной ламината от 0,23 мм до 0,35 мм, чтобы сбалансировать потери и технологичность. Компания Jiangsu Jingtianxia Electric Technology Co., Ltd. усовершенствовала свою производственную линию для производства сердечников, чтобы добиться коэффициента суммирования, превышающего 97%, гарантируя, что эффективное магнитное сечение точно соответствует теоретическим расчетным значениям. Имея в штате более 46 профессиональных технических специалистов, компания применяет передовые методы лазерной маркировки, чтобы сократить потери при уточнении предметной области, создавая ядра, которые постоянно соответствуют стандартам IEC и IEEE или превосходят их.

Ключевые характеристики конструкций с сердечником

• Типичный диапазон мощностей: 500 кВА – 50 МВА.
• Плотность потока: 1,5 – 1,7 Тл (материал CRGO)
• Сокращение потерь холостого хода: на 15–20 % ниже, чем у обычных горячекатаных сердечников.
• Метод охлаждения: естественное масло/воздух или принудительная циркуляция масла.
• Предпочтительно для: распределительных сетей, морских ветряных электростанций, тяжелой промышленности.

2. Сердечники трансформаторов кожухового типа: максимальное сдерживание потока

В отличие от компоновки стержневого типа, оболочкового типа сердечники трансформатора окружите обмотки магнитным материалом со всех сторон, эффективно «заключая» катушки внутри железной цепи. Эта конфигурация имеет центральное плечо, несущее основной поток, с двумя обратными путями (внешними плечами), которые обеспечивают исключительно низкое сопротивление. Основная цель остается прежней — направлять и концентрировать магнитный поток, но геометрия кожухового типа обеспечивает значительно более низкое реактивное сопротивление рассеяния и лучшее регулирование напряжения при большой нагрузке. Эти сердечники трансформатора особенно ценятся в сильноточных и низковольтных устройствах, таких как печные трансформаторы, выпрямительные трансформаторы для электролизных установок и крупномасштабные системы ИБП.

Структурная целостность корпусных конструкций обеспечивает большую механическую прочность, что делает их пригодными для установок, где силы короткого замыкания экстремальны. Более того, поскольку поток распределяется симметрично между двумя внешними конечностями, суммарный магнитный дисбаланс сводится к минимуму, уменьшая слышимый шум и паразитные потери в соседних металлических конструкциях. Однако за эти характеристики приходится платить повышенным расходом материала и более сложной укладкой ламинатов, что увеличивает общие производственные затраты. Для критически важных приложений, где надежность и стабильность напряжения имеют первостепенное значение, корпусного типа. сердечники трансформатора остаются предпочтительным выбором, несмотря на более высокие первоначальные инвестиции.

Jiangsu Jingtianxia Electric Technology Co., Ltd. решает эти производственные задачи с помощью собственного автоматизированного оборудования для штабелирования и систем точной резки. При производстве сердечников оболочкового типа компания использует ступенчатые соединения и скошенные углы для уменьшения сопротивления соединения, достигая потерь в сердечнике на 8–12% ниже, чем в традиционных конструкциях встык. Интегрируя интеллектуальные системы складского хранения в мастерских с контролем качества в режиме реального времени, Jiangsu Jingtianxia гарантирует, что каждый сердечник оболочки покидает завод с постоянной проницаемостью и механической устойчивостью, поддерживая клиентов по всему миру в различных отраслях, от выплавки алюминия до резервного питания центров обработки данных.

Отличительные особенности сердечников оболочечного типа

1. Превосходная устойчивость к короткому замыканию благодаря полностью закрытой опоре обмотки.
2. Более низкое реактивное сопротивление утечки (обычно 5–8% по сравнению с 10–15% для сердечника)
3. Уменьшение рассеянных магнитных полей, что позволяет сократить расстояние между фазами.
4. Более высокая стоимость материала, но более длительный срок службы в суровых условиях эксплуатации.
5. Обычно применяется для электрохимических процессов и тяжелых тяговых приводов.

3. Сердечники трансформаторов из аморфного металла: граница эффективности следующего поколения

Аморфные металлические сплавы, часто называемые металлическими стеклами, представляют собой сдвиг парадигмы в разработке магнитных материалов. В отличие от обычных кристаллических кремниевых сталей, эти сердечники трансформатора производятся путем быстрого затвердевания (закалки) из расплавленного состояния, что приводит к некристаллической атомной структуре, которая демонстрирует чрезвычайно низкую коэрцитивную силу и практически нулевую магнитострикцию. Основная цель использования аморфного металла для сердечники трансформатора Целью является резкое снижение потерь на холостом ходу — обычно на 60–70% по сравнению со сталями CRGO премиум-класса — при сохранении сопоставимых уровней плотности потока (около 1,35–1,45 Тл). Это делает аморфные сердечники исключительно привлекательными для распределительных трансформаторов, работающих в условиях малой нагрузки в течение длительного времени, например, в жилых сетях и проектах электрификации сельской местности.

С точки зрения производства аморфный металл представляет собой уникальную проблему: материал чрезвычайно тонкий (около 0,025 мм) и заведомо хрупкий, поэтому требуется специальное оборудование для резки и укладки, чтобы избежать микротрещин, ухудшающих магнитные характеристики. Кроме того, плотность потока насыщения ниже, чем у CRGO, что требует увеличения поперечного сечения сердечника для той же номинальной мощности. Несмотря на эти недостатки, экономия затрат в течение жизненного цикла за счет снижения потерь энергии часто перевешивает первоначальную премию, особенно в регионах с высокими тарифами на электроэнергию или строгими требованиями по сокращению выбросов углекислого газа. Расширенный сердечники трансформатора Изготовленные из аморфных сплавов, они все чаще используются в проектах зеленого строительства, центрах зарядки электромобилей и интеллектуальных микросетях, где каждый ватт-час имеет значение.

Компания Jiangsu Jingtianxia Electric Technology Co., Ltd. разработала специальные линии обработки аморфных металлических сердечников, включающие протоколы сдвига и отжига с низким напряжением, которые сохраняют уникальные магнитные свойства материала. Техническая группа компании, состоящая из более чем 46 специалистов по исследованиям и разработкам, сотрудничает с учеными-материаловедами, чтобы оптимизировать геометрию сердцевины для минимальных потерь в соединениях, достигая эффективности полной нагрузки выше 99,2% в прототипах. Объединив технологию аморфной сердцевины с интеллектуальными станками поперечной резки и автоматизированной логистикой, Jiangsu Jingtianxia предлагает готовое решение, которое объединяет высокоэффективный дизайн с промышленным производством, обслуживая клиентов, которые требуют как экологической ответственности, так и операционного совершенства.

Преимущества применения аморфных сердечников

• Снижение потерь на холостом ходу: до 70% по сравнению с обычным CRGO
• Идеально подходит для циклических профилей нагрузки (например, ночной режим ожидания, прерывистая работа)
• Более низкая рабочая температура из-за снижения тепловыделения
• Увеличенный срок службы трансформатора (снижение термического старения изоляции)
• Предпочитается коммунальными предприятиями, стремящимися к достижению целей по нулевому выбросу углерода.

Сравнительная матрица производительности

4. Ступенчатые и скошенные сердечники: прецизионное проектирование для минимизации потерь

Помимо макроскопической классификации форм и материалов сердечника, решающую роль в определении общих характеристик сердечника играет внутренняя геометрия соединения. Ступенчатые соединения внахлест, также известные как шахматные или чередующиеся соединения, образуют последовательные слои ламината со смещением внахлест, эффективно распределяя сопротивление воздушного зазора между несколькими интерфейсами. Этот метод уменьшает локализованное насыщение магнитного потока, возникающее в обычных стыковых соединениях, снижая как потери холостого хода, так и ток намагничивания. С другой стороны, в соединениях под углом используются прецизионные угловые разрезы (обычно 45 градусов) в угловых пересечениях ярма и ветвей, выравнивая направление прокатки текстурированной стали с направлением потока, чтобы минимизировать сопротивление на каждом изгибе. Расширенный сердечники трансформатора интегрируйте как ступенчатые, так и скошенные элементы, чтобы добиться снижения потерь на 10–15% по сравнению с простыми сборками встык.

Точность изготовления, необходимая для этих типов соединений, требует использования высокотехнологичных станков для поперечной резки с позиционированием лезвия с ЧПУ и измерением толщины в реальном времени. Компания Jiangsu Jingtianxia Electric Technology Co., Ltd. вложила значительные средства в автоматизированное оборудование для укладки стержней, которое обеспечивает выравнивание на микронном уровне сотен слоев ламината, обеспечивая равномерное распределение воздушного зазора и повторяемые электромагнитные характеристики. Ступенчатые сердечники компании широко используются в высокоэффективных распределительных трансформаторах, поставляемых электроэнергетическим предприятиям Европы и Северной Америки, где строгие правила эко-дизайна требуют максимальных пределов потерь. Сочетая обрезку углов под углом с автоматической укладкой, компания Jiangsu Jingtianxia достигает коэффициента укладки 97,5% для сердечников CRGO, что приводит к ощутимой экономии энергии в течение 30-летнего срока службы трансформатора.

Кроме того, интеллектуальная система складирования в цеху компании отслеживает каждую партию ламината на протяжении всей производственной цепочки — от продольной резки и резки до отжига и окончательной проверки — обеспечивая полную отслеживаемость и соответствие планам качества, разработанным для конкретного клиента. Эта вертикальная интеграция, поддерживаемая автоматизированными логистическими производственными линиями, позволяет Jiangsu Jingtianxia предлагать быстрое прототипирование и короткие сроки изготовления сердцевин нестандартной геометрии, что является критическим преимуществом для проектов с жесткими графиками строительства.

Часто задаваемые вопросы

Вопрос 1: В чем основное различие между сердечниками трансформатора сердечника и кожуха?

Основное отличие заключается в расположении обмотки на сердечнике. В основном типе сердечники трансформатора Обмотки окружают магнитные конечности, тогда как в конструкциях кожухового типа магнитная цепь окружает обмотки с нескольких сторон. Сердечниковый тип обеспечивает лучшее охлаждение и более низкую стоимость, а корпусной тип обеспечивает более низкое реактивное сопротивление утечки и превосходную устойчивость к короткому замыканию для сильноточных приложений.

Вопрос 2: Как сердечники трансформаторов из аморфного металла снижают потери энергии по сравнению с обычными сердечниками CRGO?

Аморфные сплавы лишены кристаллической зеренной структуры, что практически исключает магнитную анизотропию и снижает гистерезисные потери на 60–70%. Кроме того, их более высокое удельное электрическое сопротивление (примерно в три раза больше, чем у CRGO) сводит к минимуму потери на вихревые токи, что делает их наиболее энергоэффективным вариантом для распределительных трансформаторов с низким коэффициентом нагрузки.

Вопрос 3: Какую роль играет компания Jiangsu Jingtianxia Electric Technology Co., Ltd. в цепочке поставок сердечников трансформаторов?

Jiangsu Jingtianxia — вертикально интегрированный производитель, который разрабатывает, производит и поставляет прецизионные изделия. сердечники трансформатора по всем основным категориям. Компания объединяет более 46 технических экспертов с автоматизированными системами штабелирования, резки и складирования, чтобы предложить универсальные решения — от сердечников CRGO со ступенчатым соединением до сборок из аморфного металла — при поддержке строгого контроля качества и глобальной логистической поддержки.

Вопрос 4. Почему конструкция соединения (ступенчатая или скошенная) имеет решающее значение для производительности сердечника трансформатора?

Геометрия соединения напрямую влияет на магнитное сопротивление на границах между ярмом и конечностями. Ступенчатые соединения и соединения под углом уменьшают локализованное насыщение и окантовку потока, что снижает потери холостого хода и ток намагничивания на 10–15%. Для высокоэффективных трансформаторов эти прецизионные конструкции соединений необходимы для соответствия строгим энергетическим нормам и достижения долгосрочной экономии затрат.
