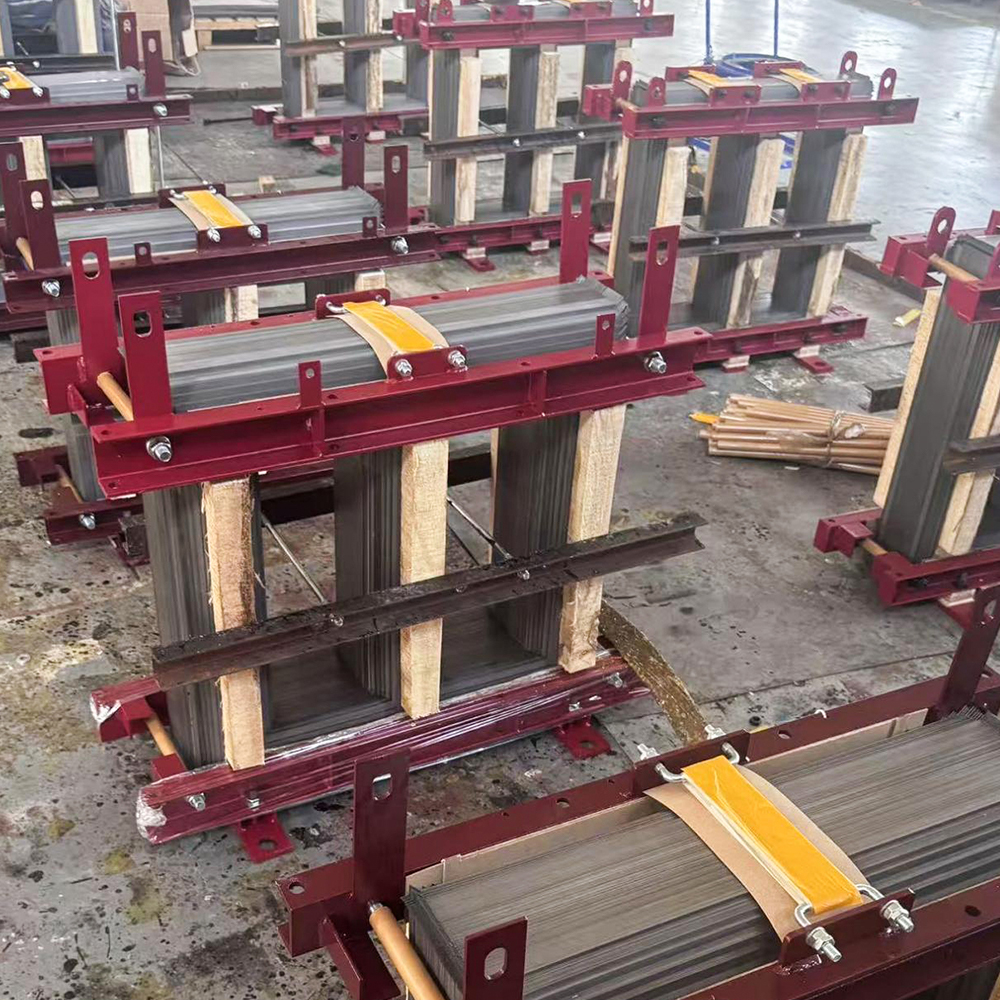

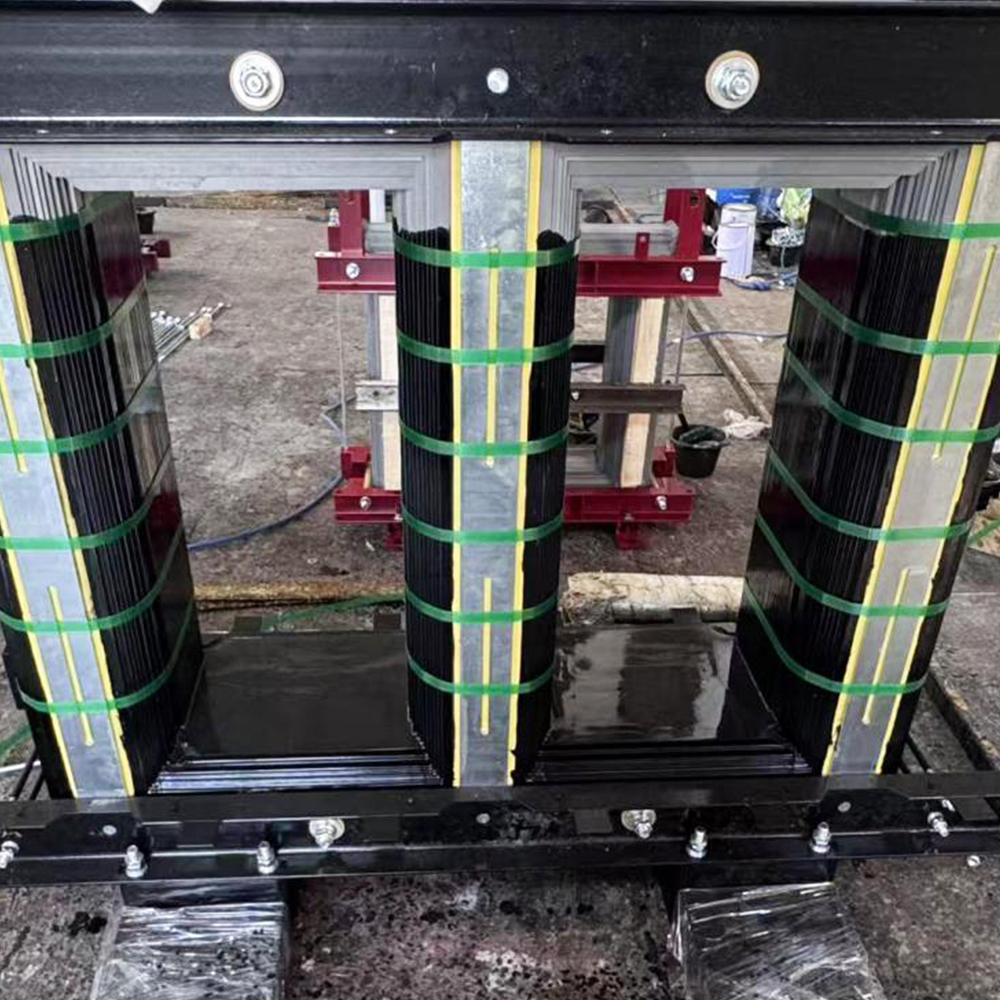

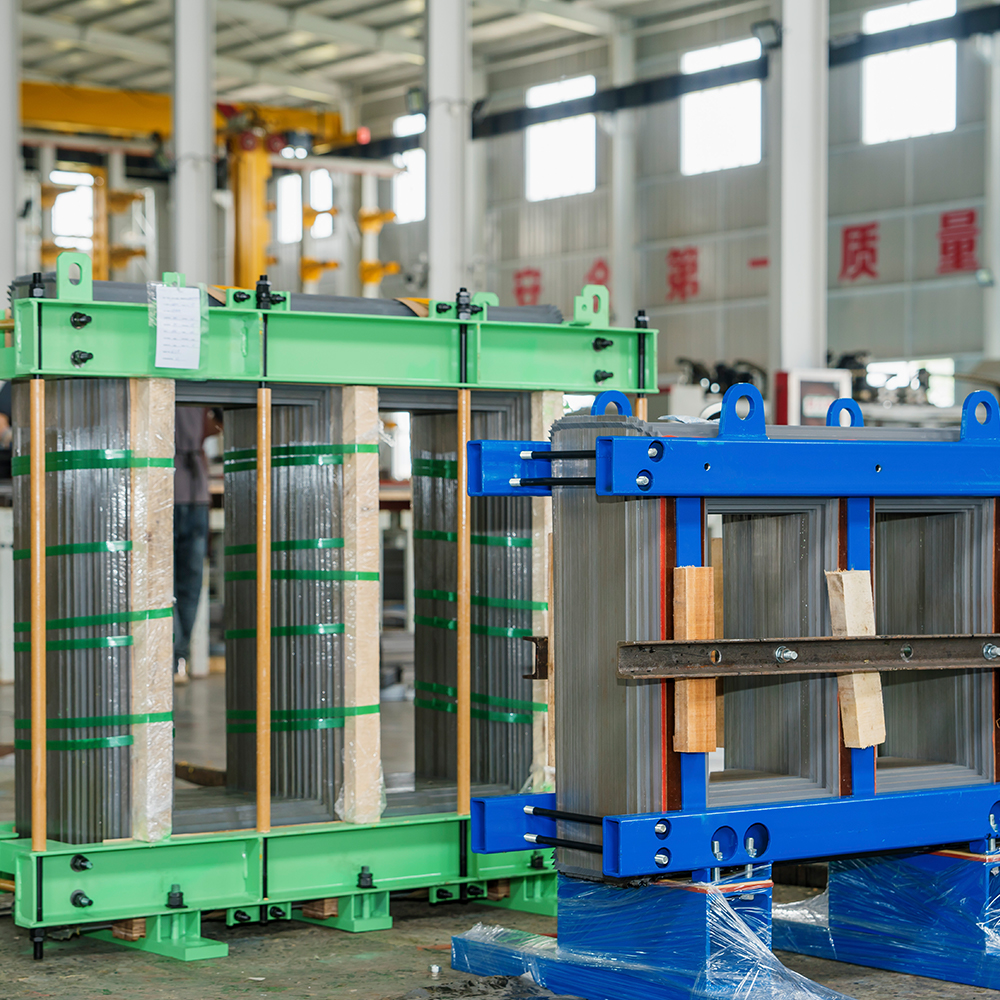

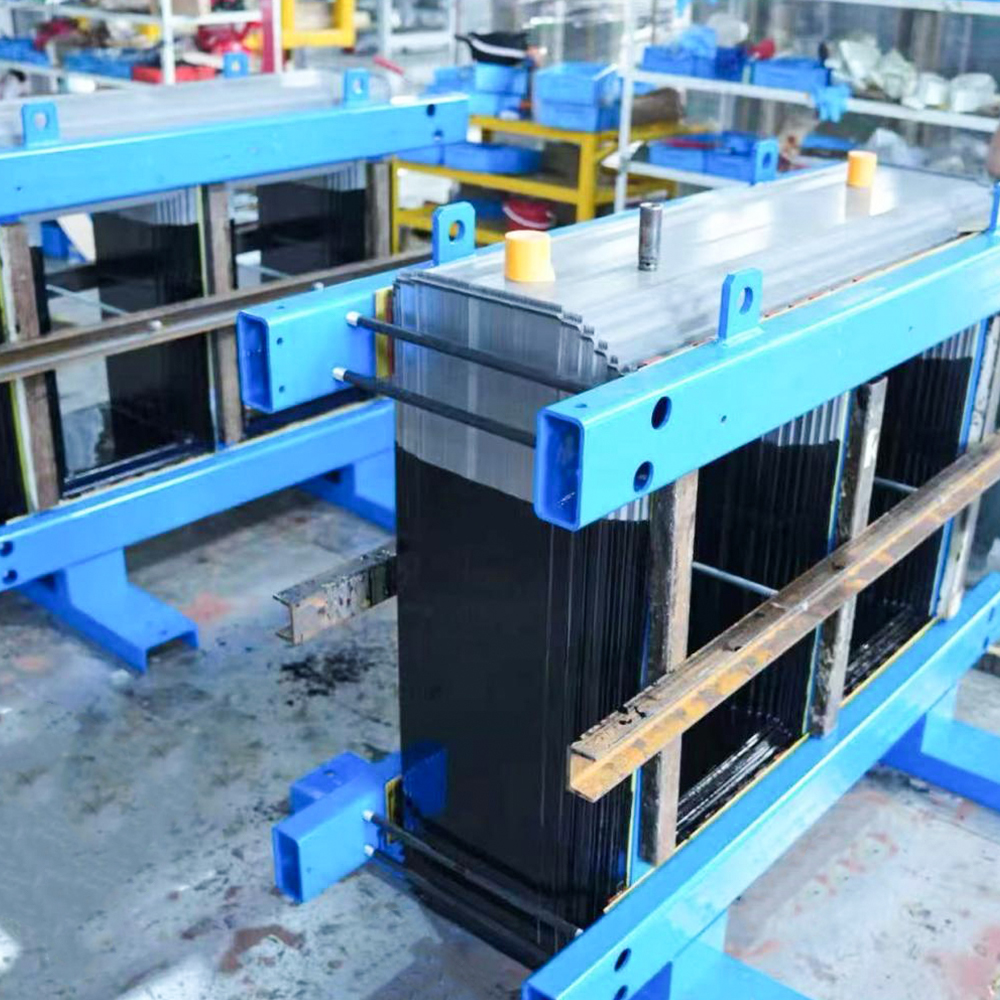

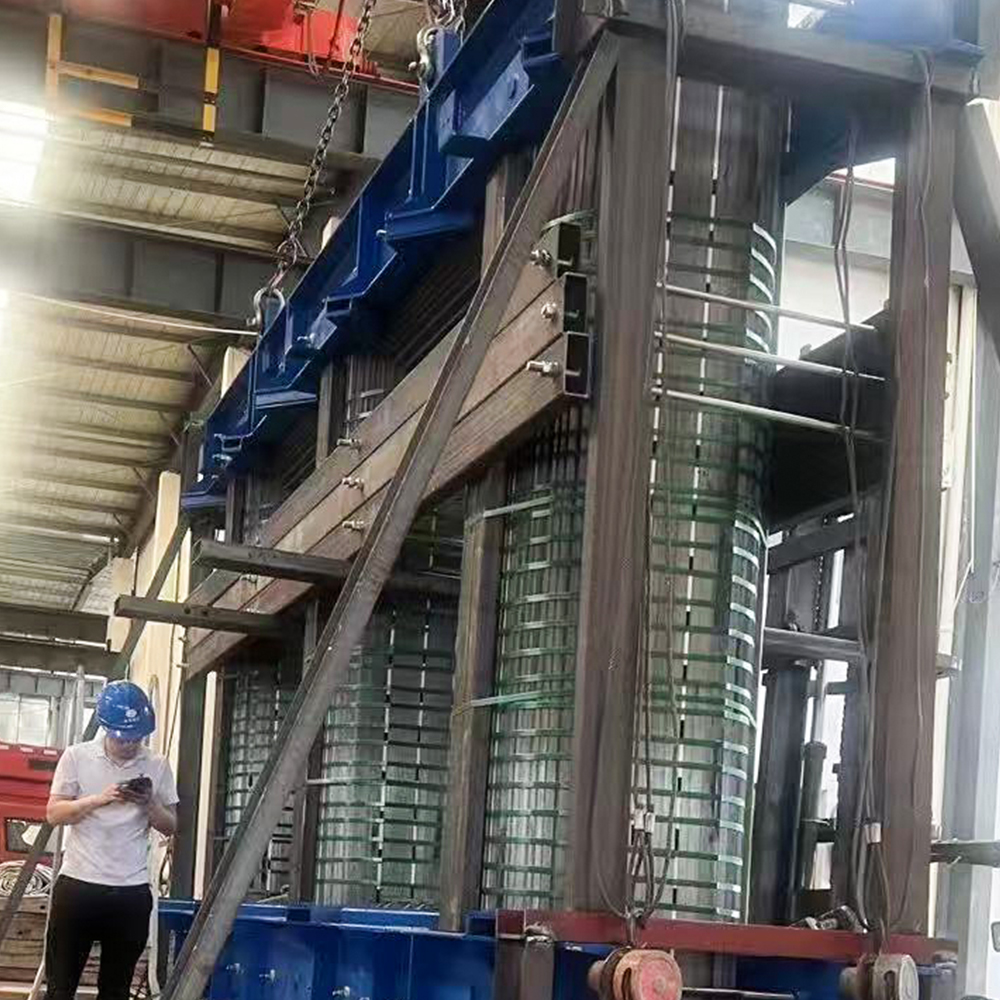

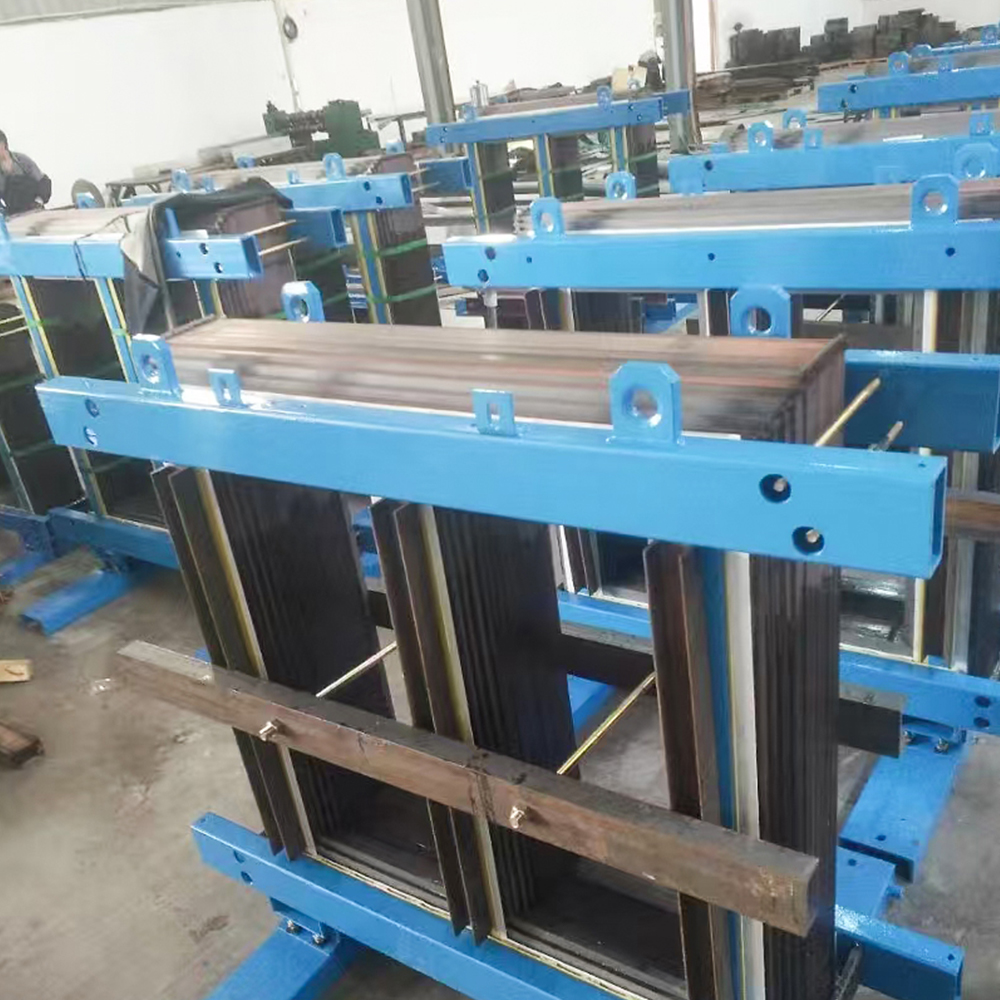

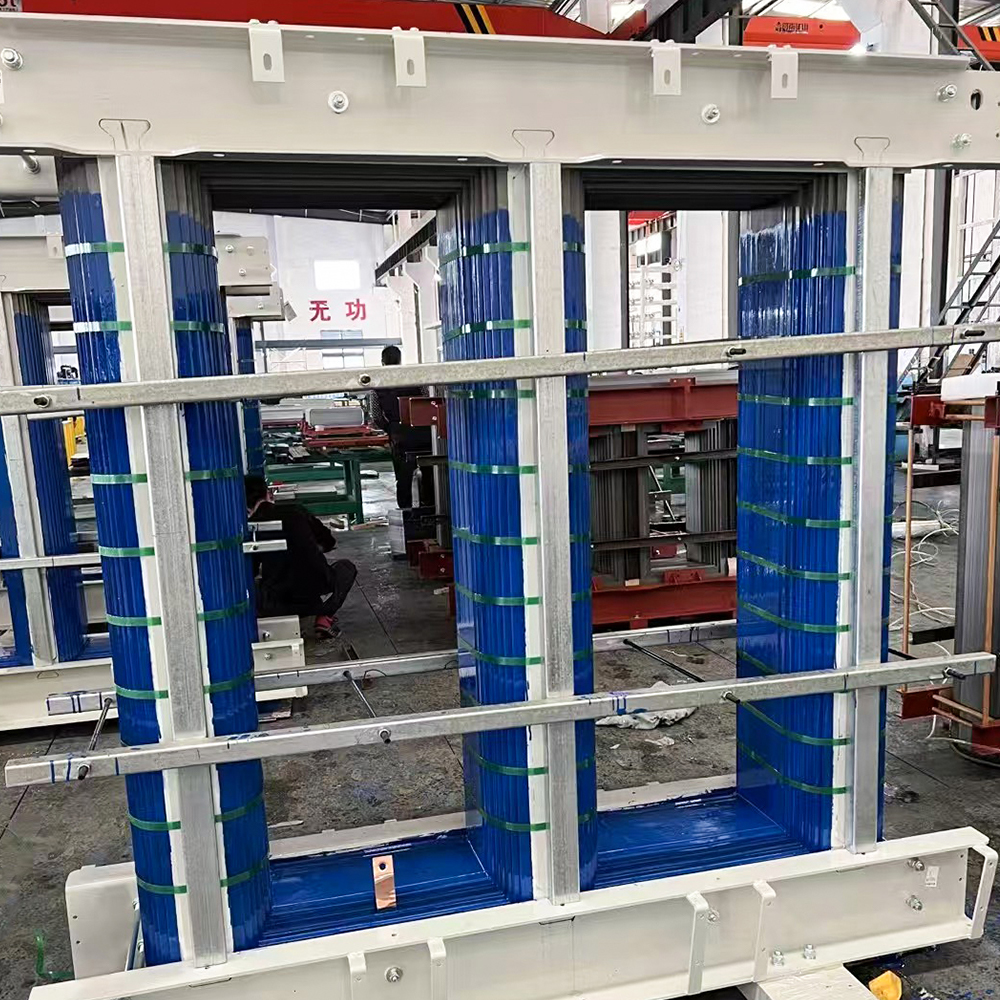

Сердечник горного взрывозащищенного трансформатора

Каковы распространенные виды отказов сердечников взрывозащищенных трансформаторов в шахтах?

В опасных условиях подземной добычи угля электрооборудование должно выдерживать экстремальные нагрузки, выходящие далеко за рамки стандартных промышленных применений. Среди них Сердечник взрывозащищенного трансформатора для горнодобывающей промышленности является важнейшим электромагнитным и механическим сердцем взрывозащищенного трансформатора. Однако, несмотря на тщательное проектирование, эти ядра подвержены определенным видам отказов, вызванным термическими, механическими и химическими факторами, уникальными для подземных шахт. Понимание этих режимов отказов — это не просто академическое упражнение — оно важно для обеспечения непрерывности работы, соблюдения требований безопасности и экономичного обслуживания. В этой статье систематически рассматриваются преобладающие механизмы отказа, влияющие на Сердечник взрывозащищенного трансформатора для горнодобывающей промышленностиs , подкрепленный материаловедением, структурным проектированием и реальной горнодобывающей практикой.

1. Термическая деградация жилы (перегрев и пробой изоляции)

Наиболее распространенный вид отказа для Сердечник взрывозащищенного трансформатора для горнодобывающей промышленности возникает из-за чрезмерного тепловыделения в закрытом, плохо вентилируемом взрывозащищенном помещении. В стандартных трансформаторах естественная или принудительная циркуляция воздуха рассеивает потери в сердечнике. В горнодобывающей промышленности герметичный корпус удерживает тепло, в результате чего рабочая температура ядра постоянно растет. Со временем этот термический стресс ускоряет старение межслойных изоляционных покрытий (обычно эпоксидных или лаковых), что приводит к увеличению потерь на вихревые токи и появлению локальных горячих точек. Когда температура жилы превышает предел класса (часто класс F или H для горнодобывающих марок), изоляция охрупчивается и трескается, что приводит к короткому замыканию между слоями. Этот тепловой разгон не только снижает эффективность, но и увеличивает общее повышение температуры трансформатора, что напрямую угрожает целостности близлежащей изоляции обмоток и вводов. По данным промысловых работ подземных лав, около 38% преждевременных Сердечник взрывозащищенного трансформатора для горнодобывающей промышленностиs замена связана с постоянным перегревом, особенно в летние месяцы или когда системы вентиляции временно не работают. Более того, циклическое тепловое расширение и сжатие вызывает механическое напряжение в конструкции зажима сердечника, что в конечном итоге приводит к ослаблению тяг и увеличению слышимого шума — вторичного индикатора износа сердечника. Чтобы смягчить это, Сердечник взрывозащищенного трансформатора для горнодобывающей промышленности конструкции теперь включают оптимизированную геометрию магнитной цепи, которая снижает плотность потока в углах, тем самым снижая локальный нагрев. Однако даже при наличии усовершенствованной конструкции регулярный тепловой мониторинг и инфракрасный контроль остаются непременными в шахтах высокого риска.

Типичные индикаторы теплового сбоя:

• Изменение цвета или пузырение лака на сердечнике ярма.
• Повышенный ток холостого хода и температура обмотки выше нормальной.
• Ускоренная деградация изоляции заземления жил.

2. Механическая вибрация и усталость при зажиме

Подземное горнодобывающее оборудование работает в условиях постоянной механической вибрации — от комбайнов непрерывного действия, комбайнов и конвейерных лент, а также от частых перемещений грунта и взрывных работ. Сердечник взрывозащищенного трансформатора для горнодобывающей промышленности должны выдерживать эти динамические силы, не смещая пластины и не разрушая зажимные скобы. Распространенной причиной отказа является постепенное ослабление системы зажима сердечника (болтов, пластин и прижимных пальцев), что позволяет отдельным листам ламината вибрировать независимо. Это раздражающее движение изнашивает изоляционное покрытие на контактных кромках, образуя проводящие частицы, которые могут образовывать мосты между пластинами, тем самым создавая циркулирующие токи и локальный перегрев. В крайних случаях продолжительная вибрация вызывает усталостное растрескивание опор сердечника или пластин ярма, особенно в ступенчатых соединениях, где концентрируются механические напряжения. Такие трещины увеличивают сопротивление сердечника, повышая ток возбуждения и снижая коэффициент мощности. Кроме того, незакрепленные зажимные пластины могут тереться о внутреннюю стенку резервуара или выводы втулки, что приводит к замыканиям на землю или частичному разряду. Компания Jiangsu Jingtianxia Electric Technology Co., Ltd. решила эту проблему через высокопрочная зажимная консолидация и специальная пропитка смолой , который обездвиживает всю стопку сердечников и гасит резонансные частоты. Их запатентованная конструкция гарантирует, что даже при испытаниях на вибростойкость до 10 g (согласно IEC 60068) Сердечник взрывозащищенного трансформатора для горнодобывающей промышленности сохраняет стабильность размеров и электрические характеристики. Тем не менее, бригады технического обслуживания должны регулярно проверять крутящий момент зажимного оборудования и выполнять мониторинг частичного разряда, чтобы обнаружить ранние признаки механического разрушения до того, как произойдет катастрофический отказ.

Общие механические слабые места:

1. Области ступенчатого сустава — наиболее подвержены микропереломам при циклической нагрузке.
2. Точки крепления зажимных болтов — склонны к сорванию резьбы или коррозии под напряжением.
3. Лента заземления жил — может сломаться из-за дифференциального расширения и вибрации.

3. Коррозия и попадание влаги в агрессивную шахтную атмосферу

Шахтный воздух насыщен водяным паром, угольной пылью и агрессивными газами, такими как метан, сероводород и диоксид серы. Даже во взрывозащищенных корпусах при длительной эксплуатации влага может проникать через кабельные вводы, дыхательные клапаны или несовершенные сварные швы. Когда влага проникает в Сердечник взрывозащищенного трансформатора для горнодобывающей промышленности Пластины из кремнистой стали начинают ржаветь, особенно на кромках срезов и в местах с заусенцами. Ржавчина не только увеличивает потери на гистерезис, но и действует как полупроводниковый мост, способствуя межламинарному замыканию и циркуляции вихревых токов. Более того, кислая шахтная вода, капающая на поверхность активной зоны, может повредить изоляционное покрытие, ускоряя питтинговую и межкристаллитную коррозию. На некоторых угольных шахтах с высоким содержанием солей наблюдалось коррозионное растрескивание под напряжением, вызванное хлоридами, в стержнях активной зоны и опорных рамах, что ставит под угрозу всю конструкцию активной зоны. Компания Jiangsu Jingtianxia Electric Technology Co., Ltd. предлагает специализированное антикоррозионное решение: защитные покрытия для горнодобывающей промышленности наносится методом электрофоретического осаждения с последующим процессом высокотемпературного отверждения, обеспечивающим адгезию даже при относительной влажности 95%. Их Сердечник взрывозащищенного трансформатора для горнодобывающей промышленности варианты испытаны в течение 500 часов в камерах соляного тумана (ASTM B117) с отсутствием красной ржавчины. Тем не менее, отказы по-прежнему возникают, если эти покрытия поцарапаны во время установки или обслуживания или если осушающий сапун корпуса не заменяется регулярно. Регулярные испытания сопротивления изоляции (IR) и измерения коэффициента диэлектрической абсорбции (DAR) остаются передовой защитой от повреждений жил, связанных с влажностью.

Зоны риска коррозии:

• Нижние пластины активной зоны — там, где имеет тенденцию скапливаться конденсат.
• Края ламинации — без покрытия после стрижки, очень уязвимы.
• Точки подключения заземления — биметаллическая коррозия между медью и сталью.

Помимо этих трех основных категорий отказов, другие заметные механизмы включают диэлектрический пробой изоляции жил из-за кратковременного перенапряжения, загрязнение проводящими пластинами из угольной пыли и механические повреждения в результате неправильного подъема или транспортировки. Каждый из этих факторов может спровоцировать внезапный отказ трансформатора, что приведет к дорогостоящим остановкам производства и угрозам безопасности. Компания Jiangsu Jingtianxia Electric Technology Co., Ltd., в которой работают более 46 специализированных технических инженеров, разработала надежную систему управления качеством, которая учитывает каждый вид отказа, от проектирования до послепродажного обслуживания. Их Сердечник взрывозащищенного трансформатора для горнодобывающей промышленности Производственная линия включает в себя тестирование магнитных свойств в режиме реального времени, обработку вибрационным старением и 100% проверку сопротивления изоляции. Кроме того, компания Jiangsu Jingtianxia Electric Technology Co., Ltd. предоставляет индивидуальные основные решения — от небольших блоков мощностью 500 кВА до крупных агрегатов мощностью 5 МВА, — все из которых оснащены оптимизированное рассеивание тепла и структурное усиление согласно определению продукта. Такой комплексный подход не только продлевает срок службы активной зоны, но и снижает совокупную стоимость владения для операторов шахт.

4. Частичный разряд и ухудшение изоляции.

Хотя частичный разряд (ЧР) в блоке сердечника встречается реже, чем термические или механические отказы, он вызывает растущую озабоченность при использовании высоковольтных шахтных трансформаторов (выше 6 кВ). Пустоты в межслойной изоляции или микротрещины, возникающие в результате термоциклирования, создают локальное усиление электрического поля. В течение нескольких месяцев эти импульсы частичного разряда разрушают изоляцию, постепенно обугливая окружающую смолу и создавая токопроводящие пути. Как только происходит полное переплетение, в пораженной зоне возникает мощный циркулирующий ток, вызывающий быстрый локальный нагрев и потенциально приводящий к взрыву резервуара в присутствии метана. Современный Сердечник взрывозащищенного трансформатора для горнодобывающей промышленностиs производства Цзянсу Jingtianxia Electric Technology Co., Ltd. пропитаны под вакуумом (VPI) высококачественным лаком, не содержащим растворителя, эффективно заполняющим все воздушные зазоры и подавляющим возникновение частичного разряда. Кроме того, компания использует передовые роботы-укладчики гильз, которые обеспечивают равномерное давление на каждый пакет, сводя к минимуму пустоты. Несмотря на эти меры, мониторинг ЧР с использованием сверхвысокочастотных (УВЧ) датчиков рекомендуется на критически важных объектах, особенно на загазованных шахтах, где раннее предупреждение может предотвратить катастрофические события.

5. Внешние факторы – электродинамические силы короткого замыкания.

Хотя сам сердечник не проводит первичный ток, сильные внешние короткие замыкания на выводах трансформатора создают огромные электродинамические силы, которые передаются через обмотки на сердечник. Эти силы могут погнуть зажимные балки жил, сместить пластины или даже сломать заземляющую ленту жилы. Несмотря на то, что корпус является взрывозащищенным, внутренние механические искажения могут уменьшить магнитный воздушный зазор, вызывая насыщение и чрезмерный ток намагничивания. Повторяющиеся события неисправности кумулятивно деформируют активную зону, смещая ее кривую BH и увеличивая шум и потери. Компания Jiangsu Jingtianxia Electric Technology Co., Ltd. решает эту проблему, разрабатывая свои Сердечник взрывозащищенного трансформатора для горнодобывающей промышленности с дополнительными ребрами жесткости и высокопрочными сквозными болтами, испытанными на то, чтобы выдерживать 25-кратный номинальный ток короткого замыкания без остаточной деформации. Их собственное оборудование для резки и укладки сердечников обеспечивает точный контроль размеров, поэтому даже в экстремальных условиях неисправности сердечник сохраняет свою электромагнитную целостность.

Часто задаваемые вопросы

Вопрос 1: Каков наиболее частый вид отказа сердечника взрывозащищенного трансформатора в подземных угольных шахтах?

Термическая деградация изоляции является наиболее распространенной неисправностью, вызванной ограниченным рассеиванием тепла внутри взрывозащищенного корпуса. Это приводит к охрупчиванию лака, короткому расслоению и прогрессирующему перегреву сердечника, что в совокупности составляет почти 40% случаев преждевременной замены стержней.

Вопрос 2: Чем компания Jiangsu Jingtianxia Electric Technology Co., Ltd. отличает свои взрывозащищенные сердечники трансформаторов для горнодобывающей промышленности от стандартных промышленных сердечников?

Компания Jiangsu Jingtianxia Electric Technology Co., Ltd. использует антикоррозионные покрытия, предназначенные для горнодобывающей промышленности, пропитку из высокопрочных смол для гашения вибрации и оптимизированные магнитные цепи для снижения повышения температуры. Каждая жила проходит 100% проверку на термическую и механическую нагрузку, что обеспечивает соответствие стандартам IEC/ATEX для загазованных сред.

Вопрос 3: Можно ли полностью устранить коррозию сердечника взрывозащищенного трансформатора для горнодобывающей промышленности?

Нет, но его можно свести к минимуму. Даже при наличии электрофоретического покрытия царапины во время обращения или конденсация внутри резервуара могут вызвать появление ржавчины. Регулярное ИК-тестирование, замена влагопоглотителя и визуальный осмотр являются обязательными. Компания Jiangsu Jingtianxia Electric Technology Co., Ltd. предлагает дополнительную облицовку из нержавеющей стали для шахт с высокой коррозионной активностью.

Вопрос 4: Какие интервалы технического обслуживания рекомендуются для мониторинга индикаторов отказа активной зоны?

Для шахт с высоким уровнем риска рекомендуется проводить ежеквартальные проверки, включая тепловизионное изображение, измерение потерь на холостом ходу и проверку частичных разрядов. Ежегодно следует проводить полную проверку механического крутящего момента и испытание сопротивления изоляции (мегомметром 500 В или 1000 В). Jiangsu Jingtianxia Electric Technology Co., Ltd. предлагает услуги удаленной диагностики с использованием данных датчиков с поддержкой Интернета вещей для прогнозирования состояния ядра.

В5: Можно ли отремонтировать поврежденный сердечник шахтного взрывозащищенного трансформатора или его необходимо заменять целиком?

Незначительные проблемы, такие как ослабление зажимных болтов или поверхностная ржавчина, можно устранить на месте. Однако перекрытие слоев, трещины в пластинах или сильная коррозия обычно требуют полной замены сердечника. Компания Jiangsu Jingtianxia Electric Technology Co., Ltd. поставляет сменные сердечники с идентичными магнитными и размерными характеристиками, чтобы минимизировать время простоя.
