LXD-260-2 Линия укладки сердечников автономного трансформатора

Как работает линия укладки сердечников автономного трансформатора LXD-260-2?

На протяжении десятилетий производство сердечников трансформаторов оставалось одним из последних направлений, где упорно сохраняется ручное вмешательство. В то время как смежные отрасли внедряли роботизированную автоматизацию и синхронизировали производственные процессы, укладка сердечников — деликатный процесс сборки тысяч пластин кремниевой стали в точную магнитную цепь — продолжала полагаться на квалифицированных операторов, вручную определяющих последовательность, ориентацию и наслоение листов. Этот устаревший подход приводит к переменному износу листов, деформации при обработке, нестабильным воздушным зазорам и, в конечном итоге, к увеличению потерь в сердечнике и акустическому шуму. Чтобы фундаментально сломать эту парадигму, Цзянсу Jingtianxia Electric Technology Co., Ltd. спроектировал Линия укладки сердечников автономного трансформатора LXD-260-2 — автоматическая система колонного типа, которая дает новое определение точности, повторяемости и производительности при автономной сборке керна.

По своей сути, Линия укладки сердечников автономного трансформатора LXD-260-2 работает как полностью автоматизированная платформа для штабелирования без бункеров для материалов. Он принимает неперфорированные листы кремнистой стали непосредственно с линии поперечной резки, укладывает их в точной последовательности резки и ламинирования в вертикальные колонны и транспортирует эти колонны в специальный механизм штабелирования. Затем движущийся узел с вакуумными присосками захватывает каждый лист, позиционирует его на прецизионной направляющей и, наконец, укладывает в стопку в соответствии с требованиями к послойному нанесению основного чертежа — и все это без обработки отдельных листов человеком. Этот рабочий процесс исключает три основных вида сбоев при штабелировании вручную: истирание поверхности, смещение и непостоянное давление при штабелировании.

Прежде чем углубиться в технические подсистемы, стоит отметить, что Цзянсу Jingtianxia Electric Technology Co., Ltd. привлекает в эту область более 46 собственных технических специалистов и развитую производственную систему. Портфолио компании, охватывающее трансформаторные сердечники, интеллектуальное штабелирующее оборудование, станки для поперечной резки и автоматизированную логистику, обеспечивает экосистему, в которой Линия укладки сердечников автономного трансформатора LXD-260-2 процветает. Это не автономный станок, а узел в полностью оцифрованной инфраструктуре мастерской, обеспечивающий отслеживание в реальном времени и адаптивное управление процессом.

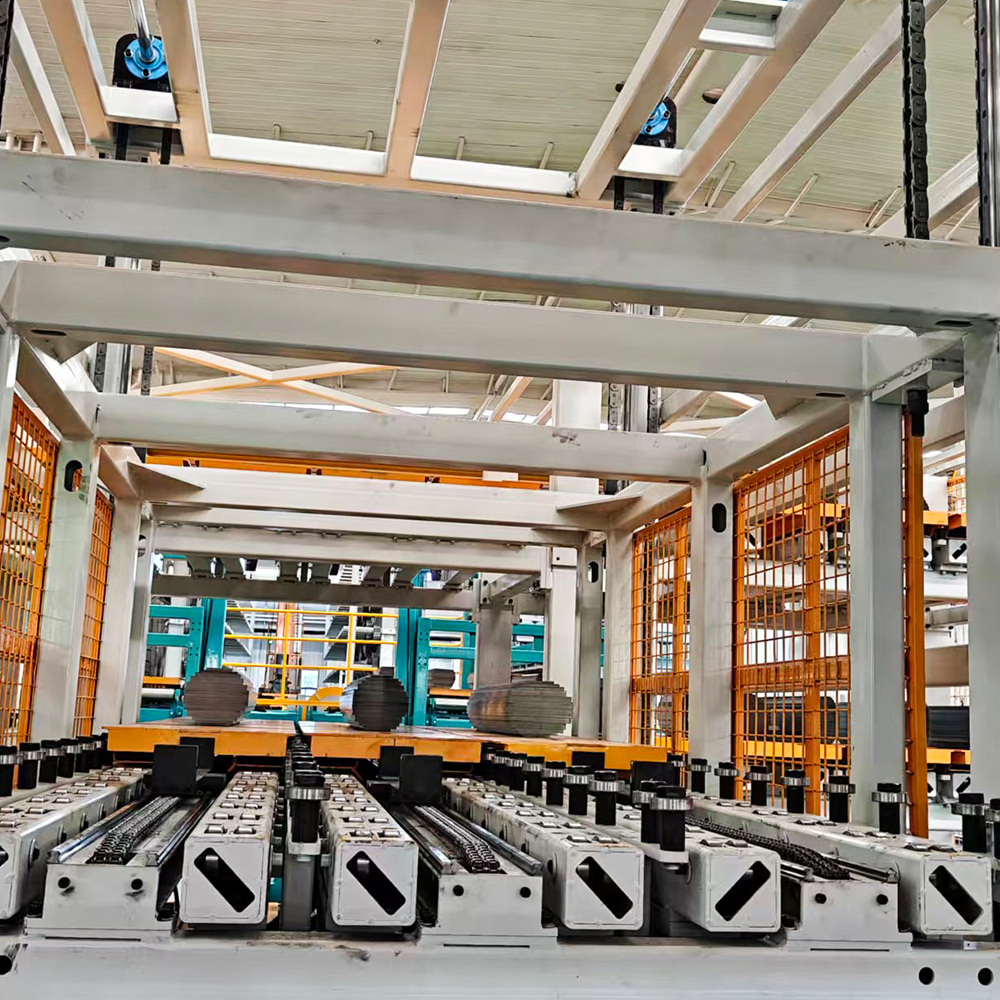

1. Модуль подачи материала и секвенирования колоночного типа

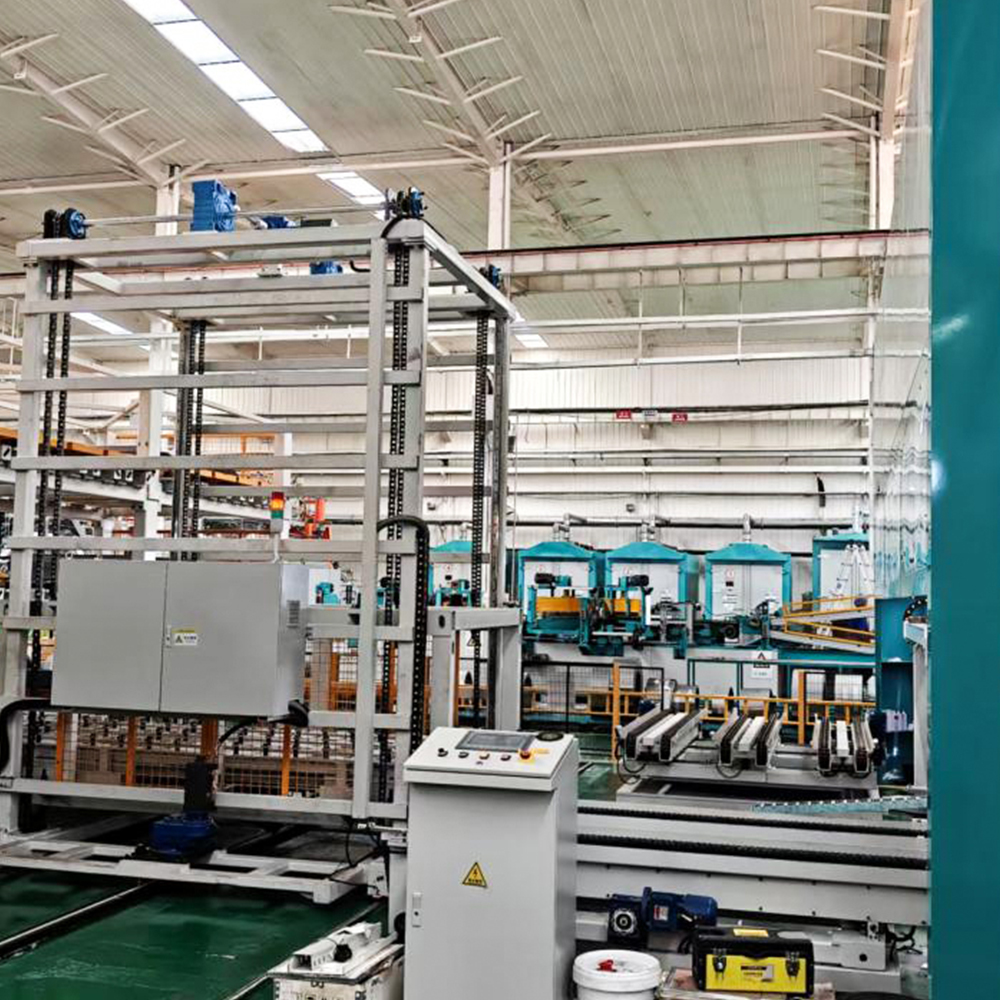

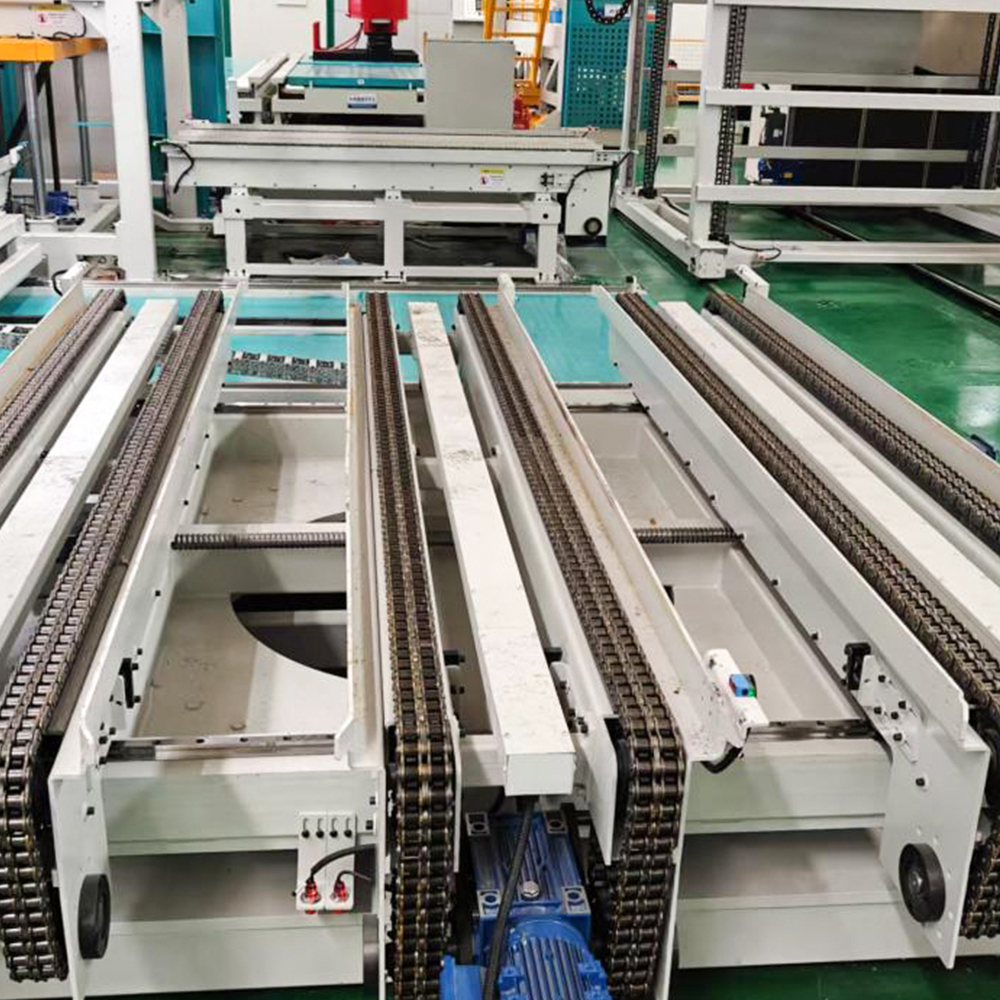

Определение и позиционирование: Этот модуль служит точкой входа в Линия укладки сердечников автономного трансформатора LXD-260-2 . В отличие от обычных систем, в которых используются бункеры для материалов или кассеты с предварительно отсортированными штабелями, в этом оборудовании используется механизм колонного типа, который напрямую взаимодействует с выходом линии поперечного сдвига. Неперфорированные листы автоматически транспортируются и собираются в вертикальные колонны, сохраняя точную последовательность резки — важнейшее требование для конструкций со ступенчатым расположением внахлест.

Основные функциональные характеристики: Колонной податчик оснащен подъемниками с сервоприводом, которые поддерживают постоянную высоту захвата листов, компенсируя уменьшение высоты колонны по мере расходования листов. Вакуумные присоски с мягкими наконечниками предотвращают появление заусенцев и царапин на поверхности. Специальная направляющая для позиционирования, оснащенная датчиками, ориентированными по краям, гарантирует, что каждый лист будет подогнан под контрольную кромку перед передачей. Система обрабатывает листы толщиной от 0,18 мм до 0,35 мм и шириной до 260 мм (отсюда и обозначение «260») с точностью укладки ±0,1 мм на слой.

Типичные сценарии применения: Этот модуль особенно полезен в условиях смешанного и мелкосерийного производства, где основные конструкции часто меняются. Поскольку система считывает рецепты штабелирования непосредственно из системы управления производством (MES), она может переключаться между E-сердечниками, U-сердечниками и даже асимметричными трехфазными ядрами без физических переключений — настраиваются только параметры программного обеспечения.

Дифференцированные преимущества: По сравнению со штабелеукладчиками с магазинной подачей, подход колонного типа исключает необходимость предварительной укладки и ручной передачи между резкой и штабелированием, сокращая промежуточное хранение и связанные с этим повреждения при транспортировке. Он также поддерживает непрерывную работу в течение продолжительных смен, поскольку линия поперечного сдвига может подавать материал в режиме реального времени.

Интеграция возможностей компании: Цзянсу Jingtianxia Electric Technology Co., Ltd. интегрировала в этот модуль собственное программное обеспечение для мониторинга в режиме реального времени, позволяющее операторам визуализировать расход листов, процент брака и выравнивание устройства подачи через центральную панель управления.

• Ключевые характеристики: Ширина листа 80–260 мм, толщина 0,18–0,35 мм, скорость укладки до 120 листов/мин.
• Встроенные датчики: Двойные фотоэлектрические датчики кромок и датчики вакуумного давления для обнаружения неисправностей.
• Совместимость материалов: Зернисто-ориентированная кремниевая сталь (марки от М-4 до М-6) и высокопроницаемые аморфные сплавы.

2. Станция точного позиционирования и выравнивания.

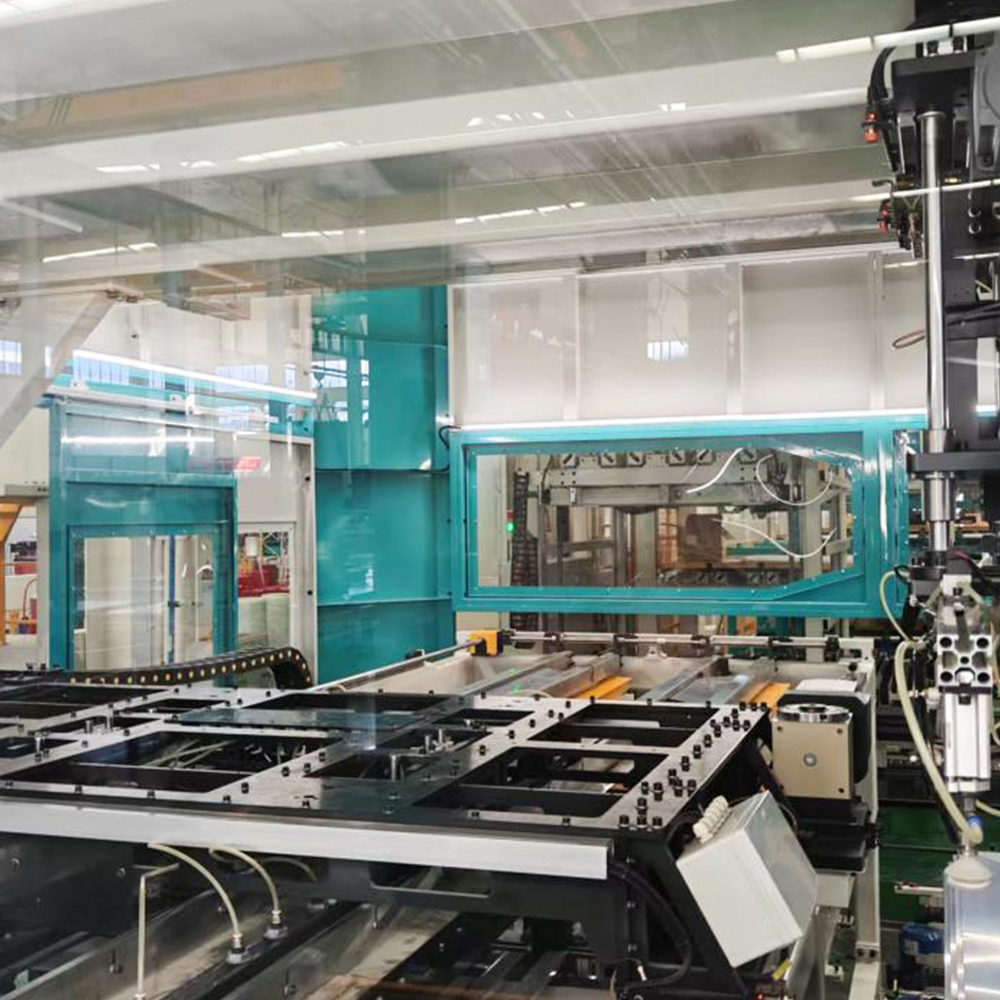

Определение и позиционирование: После того как листы отобраны из колонны, они транспортируются на специальную станцию позиционирования — вторую важнейшую подсистему Линия укладки сердечников автономного трансформатора LXD-260-2 . Эта станция отвечает за корректировку любых незначительных угловых или поступательных отклонений, возникающих во время вакуумной транспортировки, обеспечивая идеальное выравнивание каждого слоя с растущей стопкой стержней.

Основные функциональные характеристики: Станция использует стратегию двухэтапного выравнивания. Сначала набор подпружиненных механических упоров мягко подталкивает лист к фиксированному опорному углу. Во-вторых, система машинного зрения фиксирует контур листа и сравнивает его с номинальной моделью САПР; если расхождения превышают 0,05 мм, система автоматически отклоняет лист до того, как лист достигнет укладочной головки. Эта обратная связь с обратной связью имеет решающее значение для поддержания ступенчатой ​​схемы, которая напрямую влияет на магнитные свойства сердечника и потери на холостом ходу.

Типичные сценарии применения: Эта подсистема незаменима для сердечников больших силовых трансформаторов (≥ 100 МВА), где даже микронное смещение приводит к образованию горячих точек и повышенной вибрации. Это в равной степени ценно и для распределительных трансформаторов, где постоянный контроль зазора снижает слышимый шум и соответствует строгим городским экологическим стандартам.

Дифференцированные преимущества: В то время как многие конкурирующие автономные штабелеукладчики полагаются исключительно на механическое предварительное выравнивание, LXD-260-2 включает в себя систему обзора, которая активно корректирует изменения заусенцев и кривизну листа — два распространенных дефекта, которые невозможно компенсировать при ручной обработке. В результате получается более квадратный сердечник с более плотными ступенчатыми соединениями, что напрямую снижает ток возбуждения.

Интеграция возможностей компании: Алгоритмы машинного зрения были разработаны командой исследований и разработок компании Цзянсу Jingtianxia Electric Technology Co., Ltd. , используя свою обширную базу данных дефектов ламинирования, собранную с полевых установок в Азии и Европе.

3. Передвижной штабелирующий механизм с вакуумным концевым рабочим органом.

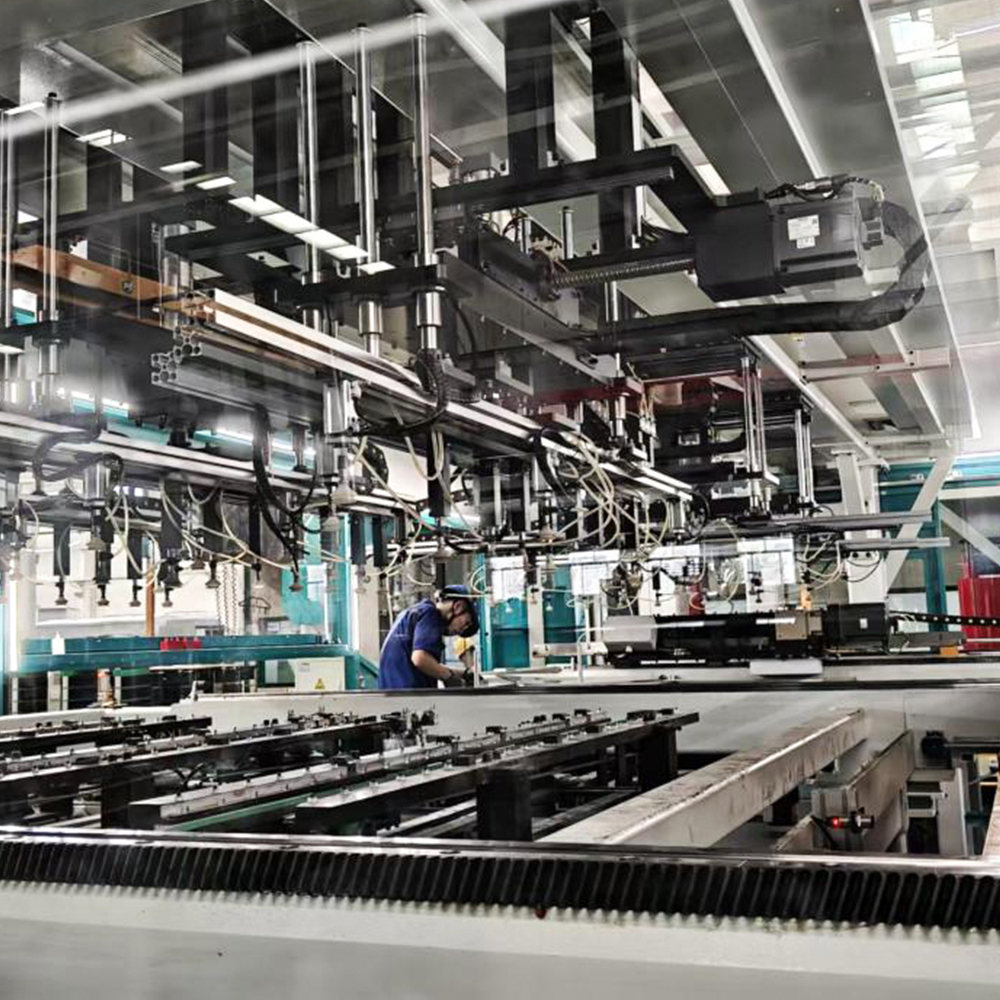

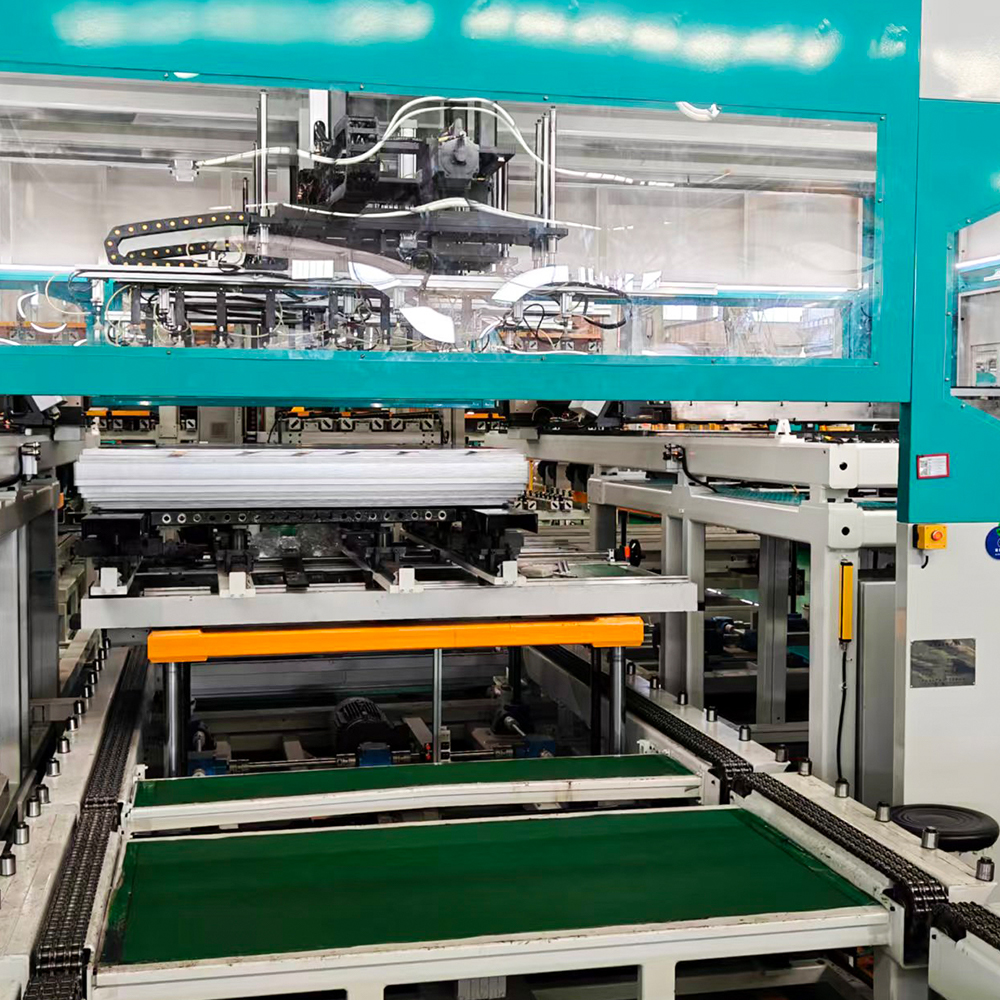

Определение и позиционирование: Это последний и наиболее заметный модуль Линия укладки сердечников автономного трансформатора LXD-260-2 . Он состоит из подвижной каретки портального типа, оснащенной многозонной вакуумной всасывающей головкой, которая захватывает выровненный лист со станции позиционирования и помещает его на растущую стопку стержней, следуя последовательности слоев, определенной чертежом сердечника (например, чередование ярма и опор для трехфазных сердечников).

Основные функциональные характеристики: Головка штабелирования имеет независимые вакуумные зоны, которые можно выборочно активировать для обработки листов различной геометрии (центральные ножки, внешние ножки и хомуты) без замены инструментов. Лазерный датчик расстояния постоянно измеряет текущую высоту стопки и регулирует подход по оси Z, чтобы поддерживать постоянный зазор между присоской и верхним листом, предотвращая повреждения при ударе. Интегрированная система определения силы гарантирует, что давление размещения остается в пределах 5–10 Н на лист, избегая остаточного напряжения, которое может привести к ухудшению магнитной доменной структуры сердечника.

Типичные сценарии применения: Этот модуль идеально подходит для изготовления многослойных сердечников трансформаторов длиной до 6 м и шириной до 3 м, охватывающих как масляные, так и сухие трансформаторы. Он также используется для активных зон реакторов, где требуются переменные воздушные зазоры — система может автоматически вставлять немагнитные прокладки между определенными слоями.

Дифференцированные преимущества: В отличие от штабелеров на базе роботизированной руки, которым часто приходится сталкиваться с тяжелыми коромысломи, в LXD-260-2 используется жесткий портал с двумя линейными двигателями, обеспечивающими более высокую жесткость и более быстрое ускорение. Это приводит к сокращению времени цикла для больших листов (≈ 4 секунды на слой) при сохранении повторяемости укладки с точностью до миллиметра. Более того, автономный характер системы позволяет штабелирующей головке работать асинхронно с линией резки, отделяя скорость производства и позволяя управлять буфером.

Интеграция возможностей компании: Цзянсу Jingtianxia Electric Technology Co., Ltd. снабжает этот модуль функциями прогнозного обслуживания: система регистрирует данные о токе двигателя, вакуумном давлении и силе размещения, которые анализируются для прогнозирования износа присосок и подшипников направляющих, сводя к минимуму незапланированные простои.

1. Пошаговая последовательность укладки: Загрузка рецепта → подача колонны → захват отдельных листов → позиционирование края → проверка зрения → вакуумный перенос → мягкая посадка по оси Z → проверка давления → следующий слой.
2. Адаптивное управление слоями: Система автоматически адаптируется к изменениям толщины листа, пересчитывая высоту стопки после каждых 50 слоев.

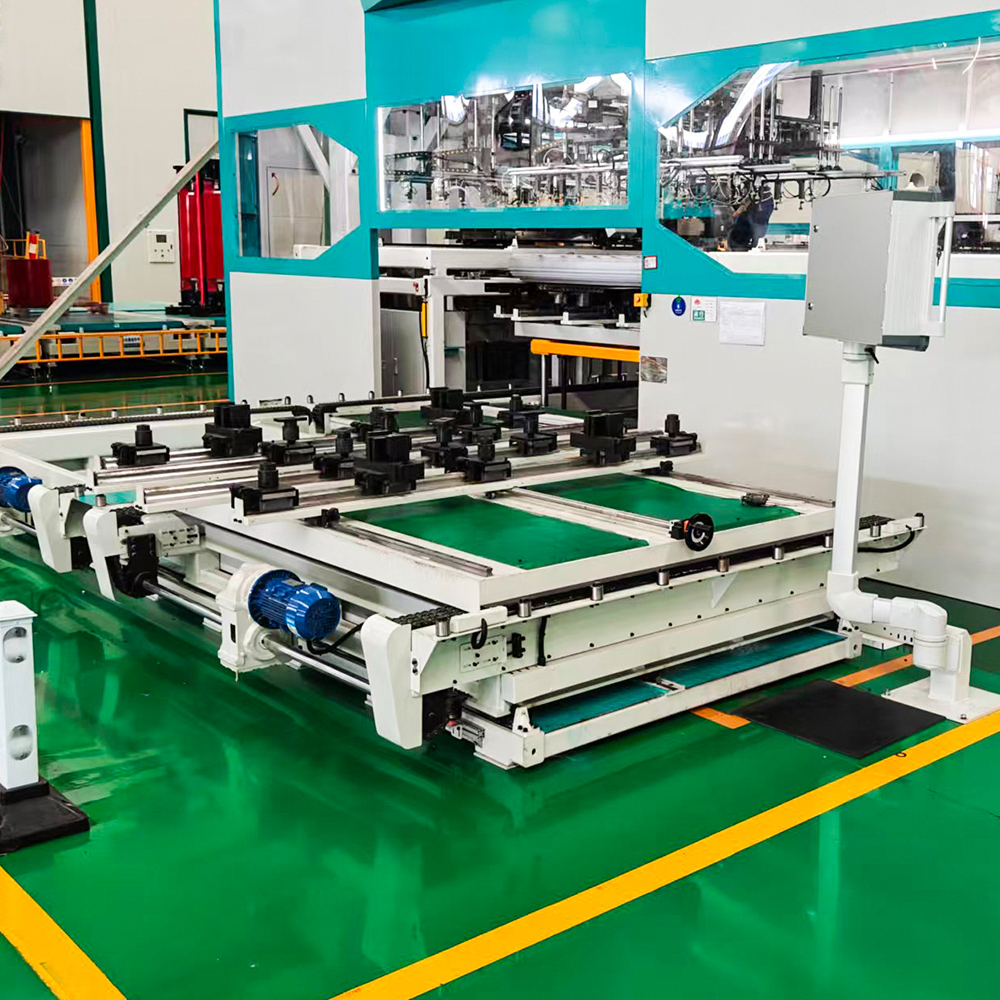

3. Сигнализация конца стека: Как только сердцевина достигает заданного количества слоев, система запускает конвейер, который перемещает готовую стопку на станцию обвязки.

4. Интегрированная система контроля и управления данными.

В то время как три механических модуля выполняют физическое штабелирование, интеллект Линия укладки сердечников автономного трансформатора LXD-260-2 находится в ПЛК на базе Siemens и собственном программном обеспечении HMI. Этот уровень управления управляет хранилищем рецептов (до 1000 образцов сердцевин), отслеживает происхождение каждого листа от линии резки и создает подробный производственный журнал для отслеживания качества. Он также взаимодействует с ERP-системой клиента для планирования производства и управления запасами.

Эта цифровая интеграция является ключевым отличием: система может автоматически менять последовательность слоев, если дефектный лист отбраковывается, гарантируя, что конечная сердцевина всегда соответствует требуемому количеству ламинаций и схеме ступенчатого нахлеста. Удаленная диагностика осуществляется через безопасный шлюз, что позволяет Цзянсу Jingtianxia Electric Technology Co., Ltd. инженеры службы поддержки помогут устранить неполадки без посещения объекта — функция, которую высоко ценят зарубежные клиенты.
