Как работает система штабелирования сердечников?

В современном производстве электрооборудования точность и эффективность изготовления сердечников трансформаторов и двигателей напрямую определяют производительность, надежность и экономичность конечной продукции. В основе этого производственного процесса лежит линии укладки стержней и сборочные линии , сложная интеграция систем механической обработки, оптического контроля и автоматизированного контроля. В этой статье дается подробное техническое объяснение того, как работает система штабелирования стержней, раскрываются ее основные принципы, ключевые модули оборудования и решающая роль, которую она играет в крупномасштабном промышленном производстве.

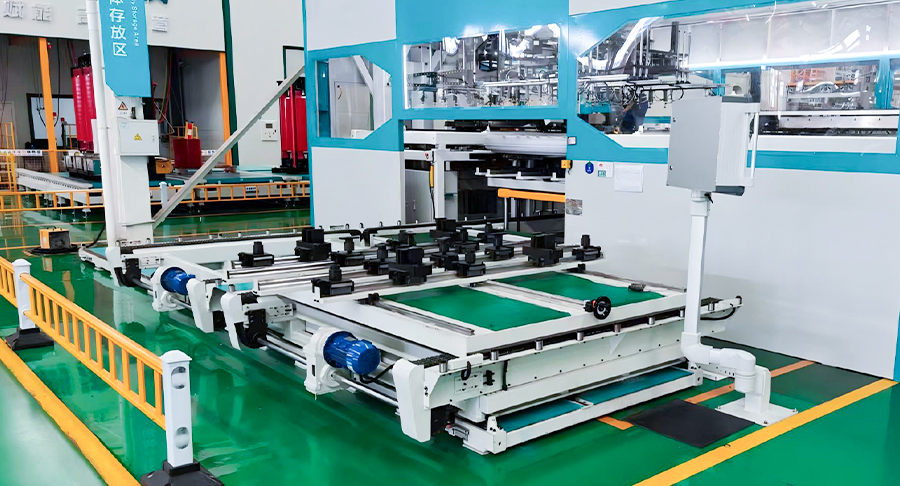

1. Фундаментальные принципы укладки сердечников

A линии укладки стержней и сборочные линии Система предназначена для преобразования отдельных тонких листов электротехнической стали, широко известных как пластины, в прочный многослойный сердечник с точными размерами. Основная проблема заключается в том, что каждая пластина должна быть уложена в точной последовательности и ориентации, чтобы минимизировать потери на вихревые токи и обеспечить однородность магнитного потока. Система обычно начинается с линии укладки стержней и сборочные линии блок подачи, который принимает предварительно нарезанные или прорезанные пластины из машины для поперечной резки. Эти ламинированные листы затем транспортируются на станцию ​​укладки, где роботизированные манипуляторы или устройства захвата и размещения с сервоприводом обрабатывают каждый лист.

Рабочий цикл типичной системы можно разбить на четыре последовательных этапа: подача, определение ориентации, штабелирование и консолидация. На этапе подачи пластины разделяются и выравниваются с помощью вибрационных питателей или ленточных конвейеров. На этапе определения ориентации оптические датчики или камеры машинного зрения определяют сторону заусенцев, положение надрезов и любые дефекты поверхности. Фаза укладки включает в себя точное размещение каждого слоя на растущей стопке, часто с использованием вакуумных захватов, чтобы не поцарапать материал. Наконец, на этапе консолидации используется сварка, блокировка или клеевое соединение для скрепления стопки в единый жесткий блок. Весь этот рабочий процесс управляется программируемым логическим контроллером (ПЛК), который синхронизирует все движущиеся части с точностью до микрона.

2. Модули основного оборудования и их функции.

Чтобы понять как работает система штабелирования ядра , необходимо изучить его основные модули. Каждый модуль выполняет определенную функцию, а их плавная интеграция определяет общую производительность системы. Ниже приводится разбивка четырех основных модулей, встречающихся в современных линии укладки стержней и сборочные линии :

• Модуль кормления и разделения: Это устройство принимает объемные ламинированные листы из магазинов или с конвейерных лент. Он использует воздуходувки и механические сепараторы, чтобы гарантировать, что только один ламинат одновременно попадает в зону штабелирования. Скорость высокоскоростной подачи может достигать 60 штук в минуту, в зависимости от толщины и размера ламината.
• Модуль обзора и контроля: Этот модуль, оснащенный камерами высокого разрешения и подсветкой, проверяет каждую пластину на предмет допусков на размеры, высоту заусенцев и плоскостность поверхности. Любой ламинат, не прошедший проверку, автоматически отбрасывается в отдельный контейнер, что предотвращает распространение дефектов на окончательную сердцевину.
• Модуль укладки и позиционирования: Это ядро системы. Портал с сервоприводом или робот SCARA захватывает каждую проверенную пластину и помещает ее на приспособление для штабелирования. Крепление часто включает в себя направляющие штифты, которые совпадают с отверстиями в пластинах, обеспечивая выравнивание вращения. Для сердечников трансформатора с несколькими ветвями система может складывать каждую ветвь отдельно перед их соединением.
• Модуль консолидации и выброса: Как только целевая высота штабеля (измеренная количеством слоев или оптическим датчиком высоты) достигается, модуль применяет один из трех методов консолидации: сварка TIG в нескольких точках, механическое соединение с использованием штампов или клейкое отверждение с помощью УФ-излучения или термическое соединение. Готовая сердцевина затем выбрасывается на выходной конвейер для дальнейшей обработки или упаковки.

Координация между этими модулями имеет решающее значение. Например, если модуль технического зрения обнаруживает несовпадение ламината, модуль укладки должен корректировать траекторию его размещения в реальном времени. Ведущие производители, такие как Цзянсу Jingtianxia Electric Technology Co., Ltd. разработали собственные алгоритмы программного обеспечения, которые обеспечивают такое адаптивное управление, что делает их линии укладки стержней и сборочные линии особенно надежен для смешанного и мелкообъемного производства.

3. Классификация систем укладки стержней.

В зависимости от конфигурации и применения, линии укладки стержней и сборочные линии можно разделить на три основные категории. Каждая категория отвечает различным производственным требованиям: от высокоскоростного массового производства до гибкого прототипирования. В следующих подразделах представлен углубленный анализ каждого типа.

3.1 Линейные интегрированные системы штабелирования

Поточные интегрированные системы напрямую подключаются к линии продольной или поперечной резки, расположенной выше по потоку. Как только ламинаты разрезаются, они сразу же подаются в укладчик без промежуточного хранения. Такая конструкция сводит к минимуму обработку материала и снижает риск повреждения кромок. Определяющей особенностью поточных систем является скорость их синхронизации: они работают с той же частотой циклов, что и режущий станок, обычно от 40 до 80 ходов в минуту. Их технические характеристики включают в себя укладку с двумя головками для одновременной укладки двух пластин, контроль толщины в режиме реального времени с помощью лазерных датчиков и автоматическую смену инструментов для стержней различной ширины.

Типичными областями применения линейных систем являются крупномасштабное производство сердечников распределительных трансформаторов и статоров двигателей электромобилей, где стабильное качество и высокая производительность имеют первостепенное значение. Основным преимуществом перед автономными системами является отсутствие буферного хранилища, что экономит площадь и уменьшает запасы незавершенного производства. Более того, линейные системы могут немедленно обнаруживать дефекты резки, обеспечивая мгновенную обратную связь с режущим блоком. Цзянсу Jingtianxia Electric Technology Co., Ltd. предлагает встроенные решения, включающие интеллектуальные складские интерфейсы мастерских, обеспечивающие беспрепятственный обмен данными с системами планирования ресурсов предприятия (ERP). Такая интеграция гарантирует, что каждую партию стержней можно проследить от сырья до готовой продукции.

3.2 Автономные автономные штабелирующие системы

Автономные системы работают независимо от процесса резки. Пластины сначала разрезаются, складываются в магазины, а затем транспортируются на станцию ​​укладки. Такое разделение позволяет планировщикам производства использовать линию резки с максимальной эффективностью, в то время как линия укладки параллельно обрабатывает различные типы стержней. Автономный подход особенно подходит для цехов, где размеры заказов невелики, но значительно различаются по геометрии сердечника. Важнейшим компонентом автономных систем является автоматическое устройство смены магазинов, которое может поддерживать до 12 различных типов ламинации и переключаться между ними в течение нескольких минут.

С технологической точки зрения автономные системы часто включают в себя более совершенные системы технического зрения, поскольку ламинаты могут храниться часами или днями, накапливая пыль или незначительное окисление. Поэтому модуль технического зрения в автономных системах включает в себя дополнительные чистящие щетки и устройства для устранения статического электричества. Методы консолидации аналогичны поточным системам, но в автономных системах часто используется клеевое соединение, а не сварка, поскольку клей позволяет лучше распределять напряжения в сердечниках со сложной геометрией ступенчатого нахлеста. Для производителей, желающих отказаться от ручной укладки, автономные автономные системы предлагают меньшие первоначальные инвестиции и более простую интеграцию с существующим погрузочно-разгрузочным оборудованием. Цзянсу Jingtianxia Electric Technology Co., Ltd. предоставляет модульные автономные платформы, которые можно настроить для работы как с одним, так и с двумя стеками, что дает клиентам возможность гибко масштабировать производство по мере роста спроса.

3.3 Системы штабелирования поворотных револьверов

Поворотные револьверные системы представляют собой последнее достижение в области линии укладки стержней и сборочные линии технология. Вместо одного стационарного приспособления для штабелирования в этих системах используется вращающаяся револьверная головка, которая удерживает несколько поддонов для штабелирования. Пока один поддон заполняется пластинами, другой проходит уплотнение и выталкивание, а третий подготавливается к следующей партии. Такая параллельная обработка значительно сокращает время простоя и увеличивает общую пропускную способность до 40% по сравнению с конструкциями с одной станцией.

Револьверный механизм приводится в движение моментным двигателем с прямым приводом, который обеспечивает исключительно плавное вращение и точное угловое позиционирование. Каждый поддон оснащен собственным набором направляющих штифтов и зажимных механизмов, что позволяет системе переключаться между различными размерами стержней без ручного вмешательства. Револьверные системы идеально подходят для крупносерийного производства стандартизированных сердечников, например, используемых в небольших распределительных трансформаторах и катушках индуктивности. Их компактность также делает их привлекательными для предприятий с ограниченной площадью. Цзянсу Jingtianxia Electric Technology Co., Ltd. успешно развернула поворотные револьверные системы на нескольких объектах клиентов, добившись уровня дефектов ниже 0,2% и общей эффективности оборудования (OEE) более 85%.

Чтобы обобщить рабочие этапы для всех трех типов систем, в следующем упорядоченном списке описывается общая процедура для типичного цикла штабелирования:

1. Загрузка материала: Пластины загружаются в магазин подачи или подаются непосредственно с линии резки.
2. Выделение и ориентация: Каждый лист отделяется, выравнивается, а его сторона заусенцев определяется визуально.
3. Размещение: Робот или портал захватывает ламинат и укладывает его на штабелирующий поддон с точностью до микрона.
4. Подсчет слоев и проверка высоты: Система подсчитывает каждый слой и сравнивает высоту растущей стопки с заданной.
5. Консолидация: Как только цель достигнута, система сваривает, соединяет или скрепляет стопку в твердое ядро.
6. Выброс и транспортировка: Готовая сердцевина выбрасывается на конвейер для последующей обработки или упаковки.

4. Интеграция с умным производством

Современный линии укладки стержней и сборочные линии больше не являются изолированными машинами; они являются неотъемлемыми узлами в более широкой экосистеме умного завода. Через промышленный Интернет вещей (IIoT) эти системы непрерывно передают данные о времени цикла, уровне дефектов и износе расходных материалов в центральную систему управления производством (MES). Такой подход, основанный на данных, обеспечивает профилактическое обслуживание, сокращая время незапланированных простоев на целых 30%. Например, Цзянсу Jingtianxia Electric Technology Co., Ltd. внедрила интеллектуальные системы складирования в мастерских и автоматизированные логистические производственные линии, которые напрямую взаимодействуют со штабелирующим оборудованием, создавая полностью автоматизированный поток материалов от рулонов необработанной стали до готовых сердечников трансформаторов.

Более того, современные системы теперь включают в себя алгоритмы самообучения, которые корректируют параметры стекирования на основе исторических показателей. Если в конкретной партии ламинирования наблюдается более высокий разброс заусенцев, система может автоматически снизить скорость укладки для поддержания точности. Такой уровень адаптируемости особенно ценен в регионах с различным качеством сырья. Объединив точную механику с интеллектуальным программным обеспечением, Цзянсу Jingtianxia Electric Technology Co., Ltd. продолжает раздвигать границы того, что линии укладки стержней и сборочные линии может достичь, предоставляя универсальные вспомогательные решения, охватывающие все: от поперечной резки стержня до окончательной сборки.

Часто задаваемые вопросы

В1: В чем основная разница между поточными и автономными системами штабелирования?

Линейные системы напрямую подключаются к линии резки и работают с одинаковой скоростью, что делает их идеальными для непрерывного производства в больших объемах. Автономные системы работают независимо, что обеспечивает большую гибкость при работе с стержнями различных размеров и геометрий, что подходит для цехов или небольших объемов с большим количеством смешанных материалов.

Вопрос 2: Как поворотная револьверная система повышает производительность по сравнению с системой с одной станцией?

В поворотной револьверной системе используется несколько поддонов на вращающемся механизме. Пока один поддон заполняется, другой уплотняется, а третий выбрасывается или подготавливается. Этот параллельный рабочий процесс исключает время ожидания между циклами, увеличивая общую производительность до 40 % без ущерба для точности укладки.

Вопрос 3: Какие методы консолидации обычно используются на линиях укладки и сборки стержней и какой из них лучше всего?

Тремя основными методами являются сварка TIG, механическая блокировка и клеевое соединение. Сварка обеспечивает высокую механическую прочность, соединение происходит быстрее и не требует расходных материалов, а клеевое соединение обеспечивает лучшие магнитные характеристики за счет снижения внутреннего напряжения. Лучший выбор зависит от основного применения — сварка мощных силовых трансформаторов, блокировка для двигателей массового производства и клей для высокоэффективных конструкций со ступенчатыми соединениями.

Вопрос 4: Как компания Jiangsu Jingtianxia Electric Technology Co., Ltd. обеспечивает контроль качества своих штабелирующих систем?

Jiangsu Jingtianxia объединяет многоступенчатый визуальный контроль, мониторинг толщины в режиме реального времени и автоматическую отбраковку дефектных ламинатов. Их системы также передают производственные данные на платформу MES, обеспечивая полную отслеживаемость и статистический контроль процесса. Имея более 46 профессиональных технических специалистов, компания поддерживает строгие протоколы тестирования каждой системы перед поставкой, обеспечивая стабильную производительность на объектах клиентов.

Вопрос 5. Могут ли системы штабелирования стержней работать с различными ламинированными материалами, такими как аморфная сталь или кремниевая сталь?

Да, современные системы разработаны с регулируемым давлением захвата, переменной скоростью подачи и настраиваемыми алгоритмами машинного зрения для работы с широким спектром материалов. Аморфная сталь, которая тоньше и более хрупкая, требует более бережного обращения и часто требует склеивания, а не сварки. Jiangsu Jingtianxia предлагает индивидуальные конфигурации, соответствующие конкретным характеристикам материала.

Вопрос 6. Какова типичная рентабельность инвестиций (ROI) при автоматизации процесса укладки стержней вручную?

Хотя точная рентабельность инвестиций зависит от объема производства, большинство производителей видят окупаемость в течение 18–24 месяцев. Автоматизация снижает затраты на рабочую силу, исключает человеческие ошибки, увеличивает производительность и повышает выход материала. Кроме того, автоматизированные системы обеспечивают круглосуточную работу, 7 дней в неделю, что еще больше ускоряет окупаемость инвестиций в линейку продуктов с высоким спросом.
